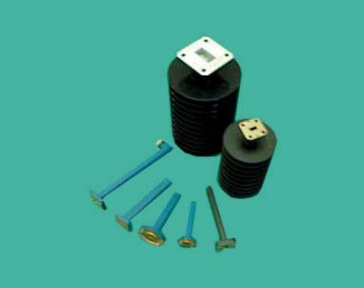

WENTEQ精密波導終端WPT系列
發布時間：2023-03-24 16:29:30 瀏覽：1227
波導終端是波導管通訊系統中必不可少的終端元器件，相似于多吸收的波導終端。主要用于方形、橢圓形波導管。波導終端吸收層選用圓形吸波材料，大幅度提高配對和吸收性能指標。
WENTEQ標準WPT系列精密波導終端所提供的工作頻段為2.6至110GHz，電壓回波損耗為1.03:1。
主要特征
?低VSWR
?成本更低
主要應用
?配對接口端接
?微波管理子系統
?精準的測試系統
WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。
詳情了解WENTEQ請點擊：http://www.bgbga.com/brand/29.html
Part No. | Frequency Range, GHz | Waveguide sizes | Flange Type | VSWR | Length, mm (inch) | Operating Temperature °C |
WPT2840 | 2.60~3.95 | WR-284 | CPR284F | 1.03:1 |
| -40~+85 |
WPT2290 | 3.30~4.90 | WR-229 | CPR229F | 1.03:1 |
| -40~+85 |
WPT1870 | 3.95~5.85 | WR-187 | CPR187F | 1.03:1 |
| -40~+85 |
WPT1590 | 4.90~7.05 | WR-159 | CPR159F | 1.03:1 |
| -40~+85 |
WPT1370 | 5.85~8.20 | WR-137 | CPR137F | 1.03:1 | 185.0 | -40~+85 |
WPT1120 | 7.0~10.0 | WR-112 | CPR112F | 1.03:1 | 170.0 | -40~+85 |
WPT0900 | 8.2~12.4 | WR-90 | UG39/U | 1.03:1 | 150.0 | -40~+85 |
WPT0750 | 10.0~15.0 | WR-75 | UBR120 | 1.03:1 | 125.0 | -40~+85 |
WPT0620 | 12.0~18.0 | WR-62 | UG-419/U | 1.03:1 | 100.0 | -40~+85 |
WPT0510 | 15.0~22.0 | WR-51 | UG-595/U | 1.03:1 |
| -40~+85 |
WPT0420 | 18.0~26.5 | WR-42 | UG-595/U | 1.03:1 | 70.0 | -40~+85 |
WPT0340 | 22.0~33.0 | WR-34 | UG1530/U | 1.03:1 |
| -40~+85 |
WPT0280 | 26.5~40.0 | WR-28 | UG-599/U | 1.03:1 | 60.0 | -40~+85 |
WPT0220 | 33.0~50.0 | WR-22 | UG-383/U | 1.03:1 | 60.0 | -40~+85 |
WPT0150 | 50.0~75.0 | WR-15 | UG-385/U | 1.03:1 | 50.0 | -40~+85 |
WPT0100 | 75.0~110.0 | WR-10 | UG-387/U | 1.03:1 | 40.0 | -40~+85 |
