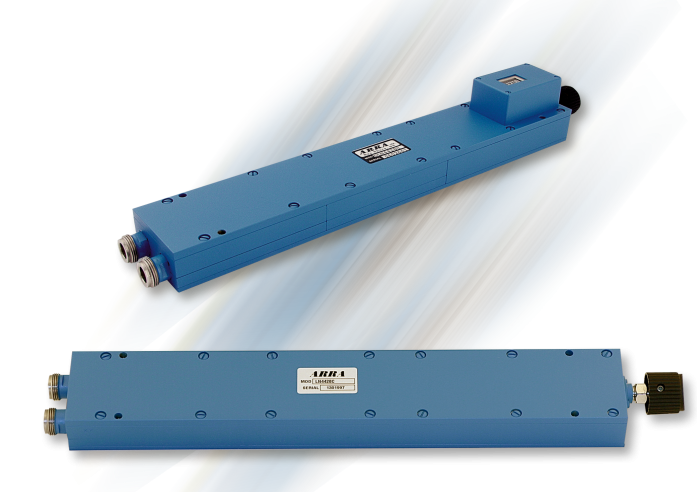

ARRA寬帶定向耦合器SMA 型
發布時間：2023-03-22 16:53:19 瀏覽：703
定向耦合器是射頻微波和其他微波系統中常用的微波/毫米波組件，適合于信號的隔離、分離和混合，如功率檢測、源輸出功率穩幅、信號源隔離、傳輸和反射的頻偏檢測等。定向耦合器是種有全局性的微波功率分配器，更加是現代頻偏反射計中不可或缺的組件，通常有波導、同軸電纜、帶狀線及微帶等多種類型。
ARRA寬帶定向耦合器適用于實現微波功率指向性傳輸的不等分功率分配器，屬于微波無線通訊和有線數字數據傳輸領域。
一般規格
射頻功率：均值50瓦，最高值3KW
連接器：SMA母頭
材質：
主體：鋁
連接器：MIL-C-39012
表層處理：
連接器：鈍化處理
主體：滿足MIL-C-22750的ARRA Blue
ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://www.bgbga.com/brand/48.html
Frequency Range
(GHz) | Coupling
(dB) | Frequency
Sens (±dB) | Directivity
(Min dB) | VSWR (Max) | Insertion Loss
(Max dB) | Outline | Model No. |
Prim | Sec |
0.5-2.0 | 6 | 0.75 | 23 | 1.20 | 1.20 | 0.40 | 1 | 2-3174-6 |
10 ±1.0 | 1 | 2-3174-10 |
20 | 2 | 2-3174-20 |
0.6-4.0 | 10 ±1.0 | 0.75 | 18 | 1.25 | 1.30 | 0.40 | 10 | 2-4174-10 |
1.0-4.0 | 6 | 0.50 | 23 | 1.20 | 1.20 | 0.40 | 3 | 3-4174-6 |
10 ±1.0 | 3 | 3-4174-10 |
20 | 4 | 3-4174-20 |
2.0-8.0 | 6 | 0.30 | 20 | 1.25 | 1.25 | 0.40 | 5 | 4-5174-6 |
10 ±1.0 | 0.30 | 5 | 4-5174-10 |
20 | 0.40 | 6 | 4-5174-20 |
4.0-12.4 | 6 | 0.30 | 17 | 1.30 | 1.30 | 0.50 | 7 | 5-6174-6 |
10 ±1.0 | 0.30 | 7 | 5-6174-10 |
20 | 0.40 | 8 | 5-6174-20 |
1.0-18.0 | 10 | 0.50 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.40 | 1.50 | 0.90 | 11 | 3-9174-10 |
16 ±1.0 | 0.80 | 12 | 3-9174-16 |
20 | 0.80 | 12 | 3-9174-20 |
2.0-18.0 | 6 | 0.55 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.35 | 1.50 | 0.90 | 13 | 4-9174-6 |
10 | 1.50 | 0.80 | 13 | 4-9174-10 |
16 ±1.0 | 1.40 | 0.80 | 14 | 4-9174-16 |
20 | 1.40 | 0.80 | 14 | 4-9174-20 |
4.0-18.0 | 6 | 0.50 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.40 | 1.40 | 0.90 | 15 | 5-9174-6 |
10 ±1.0 | 0.80 | 15 | 5-9174-10 |
20 | 0.80 | 16 | 5-9174-20 |
7.0-18.0 | 10. ±1.25 | 0.75 | 15 | 1.35 | 1.40 | 0.60 | 9 | 6-9174-10 |
