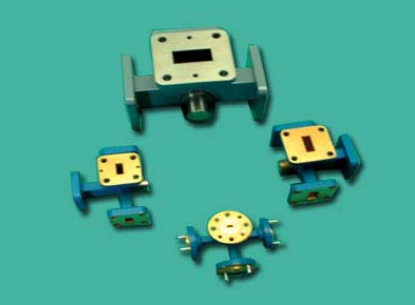

?WENTEQ波導支路三通WMT系列

發布時間：2023-03-03 16:41:53     瀏覽：818

WENTEQ波導支路三通是種四端口，0°或180°混合分配器，在波導中獲得。在sigma端口（H-臂）的入射信號被等分別在共線端口之間，而且形成的信號是同相的。與此同時，在Delta端口（E臂）上入射的信號同樣在共線端口之間平均分配，但形成的信號是180°的相位差。WENTEQ波導支路三通的常見工作頻帶寬度可以滿足20%的帶寬。產品定制可包含2.6-110GHz工作頻段。

主要特征

?低插入損耗

?高隔離

?極好的端口對稱性

主要應用

?功率分配器/組合器

?單脈沖雙工器

?3dB耦合器

WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。

詳情了解WENTEQ請點擊：http://www.bgbga.com/brand/29.html


Part No.

Frequency Range, GHz

Waveguide sizes

Flange Type

Isolation

 (dB)

Symmetry

(dB)

VSWR, E/H

Dimensions (mm)

A

B

H

WMT090-01

8.2~12.4

WR-90

UG39/U

30

0.3

1.25:1

80

40

40

WMT075-01

10.0~15.0

WR-75

UBR120

30

0.3

1.25:1

70

35

35

WMT062-01

12.0~18.0

WR-62

UG419/U

30

0.3

1.25:1

60

30

30

WMT051-01

15.0~22.0

WR-51

UG595/U

30

0.3

1.25:1

50

30

30

WMT042-01

18.0~26.5

WR-42

UG595/U

30

0.3

1.25:1

45

25

25

WMT034-01

22.0~33.0

WR-34

UG1530/U

30

0.3

1.25:1

45

25

25

WMT028-01

26.5~40.0

WR-28

UG599/U

30

0.3

1.25:1

45

25

25

WMT022-01

33.0~50.0

WR-22

UG383/U

30

0.3

1.25:1

45

25

25

WMT019-01

40.0~60.0

WR-19

EG383/U

30

0.3

1.25:1

45

25

25

WMT015-01

50.0~75.0

WR-15

UG385/U

30

0.3

1.25:1

45

25

25

WMT012-01

60.0~90.0

WR-12

UG387/U

30

0.3

1.25:1

45

25

25

WMT010-01

75.0~110.0

WR-10

UG387/U

30

0.3

1.25:1

45

25

25
