?CHA8212-99F高功率放大器UMS

發布時間：2023-01-31 16:47:15     瀏覽：1006

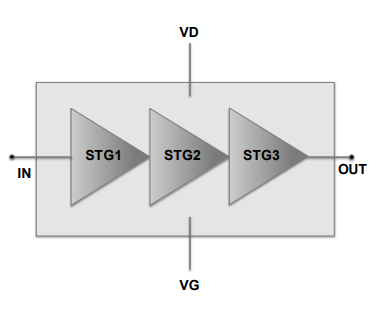

UMS的CHA8212-99F是種在8.5-11.5GHZ工作頻率范圍之內3級Gan大功率放大器。CHA8212-99F通常具備25W的功率輸出，功率附加效率為36%。數據信號增益值小，超出30db。總電源為28V/0.84A(靜態電流)。

CHA8212-99F是性能卓越系統化的通用型放大器。

CHA8212-99F主要是為防御應用領域而設計，是眾多微波應用領域和系統的理想選擇。GanHEMT工藝技術，柵長25μm，可以作為裸芯。


主要特征

8.5-11.5GHZ工作頻段

線性增益值為34db

44dbmPout，適用于+20dbm輸入功率

+20dBm輸入功率等相關PAE為36%

關聯性ld為2。5A適用于+20dbm輸入功率

直流電偏置電壓：Vd=28V@ldq=0.84A

芯片尺寸5.63x4230mm

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們?yōu)橐恍┬吞柼峁└哔|(zhì)量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://www.bgbga.com/brand/36.html



Reference

RF Bandwidth (GHz)

Gain
(dB)

IP3
(dBm)

P-1dB OUT
(dBm)

Sat. Output Power
(dBm)

PAE
(%)

Bias
(mA)

Bias
(V)

Case

min

max

CHA8212-99F

8.5

11.5

34

-

44

-

36

840

28

Die
