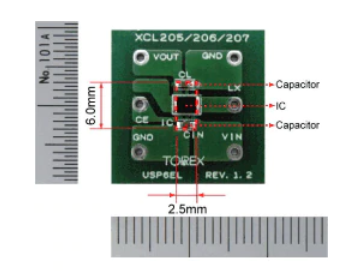

TOREX的XCL207系列線圈和控制IC超小型(2.5mm×2.0mm,h=1.0mm)降壓DC/DC轉換器。最高負荷電流600mA的電源。

XCL207系列線圈一體型DC/DC轉換器額定電壓為2.0V～6.0V之間。輸出電壓在0.8～4.0V在0的范圍之內.05V間距設置。控制IC在工作頻率3中作業MHz，內嵌0.42ΩPch驅動晶體管和0.52ΩNch晶體管電源開關同步整流模式。高速度響應、低紋波、高效率能夠在從輕負載到高負載的整體負載范圍之內完成。

XCL207系列線圈一體型DC/DC待機時，轉換器暫停整體電源電路，將損耗電流控制在1.0μA以下。另外，內嵌UVLO(UnderVoltageLockOut)輸入電壓為1.4V以下是內部驅動晶體管的強制性暫停。XCL207B(F,G)系列具備高速度軟啟動性能.25ms(TYP.)啟動時間。XCL207B(C,F,G)系列利用CL待機時接通放電性能LX-VSS內部電源開關根據內部阻抗使負載電容CL電荷放電。因此，輸出電壓能夠高速度跳轉放電性能VSS脈沖信號。

特征

輸入電壓范圍：2.0V～6.3V

輸出電流范圍：0.8V～4.0V(高精密±2.0%)

高轉換效率：90%(VIN=4.2V,VOUT=3.3V)

輸出電流：600mA

輸出功率：3.0MHz(±15%)

最多pwm占空比：100%

輸出電容：陶瓷電容

帶軟啟動：帶軟啟動內藏

控制方式: PWM/PFM手動切換

功能: 限定電流回路內藏(定電流+閂鎖)

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
