101065013定向耦合器KRYTAR
發布時間：2022-12-15 16:31:56 瀏覽：669
KRYTAR的定向耦合器致力于需用外界校正、精準監控、信號混合或掃描輸送及其反射檢測的系統性需求設計。

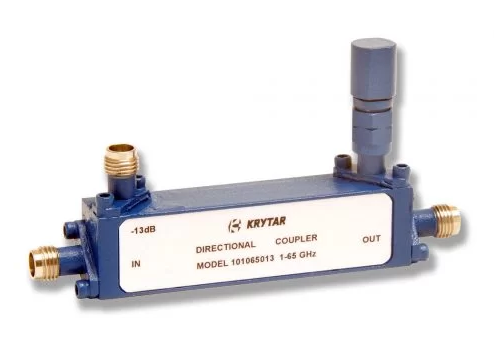

KRYTAR的新型產品101065013定向耦合器，提高了多功能碳帶設計的選擇，在1.0至65GHz的寬帶頻率范圍內，在單一化、緊湊型和輕量化的封裝中顯示出優異的耦合。
此外，101065013定向耦合器提供優異的性能定級，包括13dB，±1.5dB的標稱耦合(相較于輸出)，頻率靈敏性為±1.0dB,1至30GHz和±2.0dB,30至65GHz。101065013定向耦合器插入損耗(含耦合功率)少于3.5dB，方向性>15dB,1-20GHz;>10dB，20-30千MHz;>7.2dB，30-65GHz。駐波比在1~30GHz為1.81，在30~65GHz為1.9。額定輸入功率均值20w，最高值3kw。101065013定向耦合器具備行業標準的1.85mm母連接器。精致的封裝規格僅是2.50英寸(長)x0.50英寸(寬)x0.65英寸(高)，重量?jī)H是1.9盎司。操作溫度為-54°~85°C。
KRYTAR耦合器致力于需用外界校正、精準監控、信號混合或掃描輸送和反射檢測的系統性需求設計。KRYTAR耦合器為許多應用提供解決方案，包括電子戰(EW)，商業無線網絡，衛星通訊，雷達探測，信號監控和檢測，無線天線波束形成和EMC測試環境。針對大多數空間不足的應用，緊湊型的尺寸使KRYTAR定向耦合器成為理想化的解決方案。定向耦合器也能夠生產制造以滿足嚴苛的國防軍事規范。KRYTAR還為滿足甚至超過關鍵穩定性和/或封裝規格的個性化定制提供完整工程服務。
規格
型號：101065013
最小頻率(GHz)：1
最高頻率(GHz)：65
標稱耦合：13±1.5
頻率靈敏性(dB)：1-30 GHz：± 1.0030-65 GHz：± 2.00
插入損耗(dBMax)：3.5
方向性（dBMin)）：1-20 GHz：1520-30 GHz：1030-65 GHz：7.2
駐波比（Max）：1-30 GHz：1.2030-65 GHz 1.90
額定功率（Watts）：20
標準連接器（Female）：1.85 mm
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
