CHA3395-QDG中功率放大器UMS

發布時間：2022-11-16 16:54:35     瀏覽：729

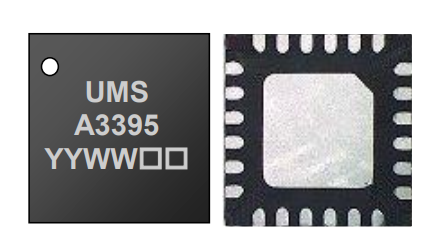

UMS的CHA3395-QDG是款3級單片中功率放大器，可以在20dbm輸出功率下形成24db增益值。CHA3395-QDG主要用于普遍的網絡通訊和傳感器系統。

CHA3395-QDG選用PHEMT制造技術，柵極長度為0.25um，通孔橫穿襯底，空氣橋和電子束柵極光刻技術。滿足ROHS的SMD封裝提供。

主要特征

寬帶性能：21-30GHZ

1db縮減時20dbmPout

24db增益值

32dbmOTOC

直流電偏壓：Vd=4.0V。ld=180mA

24L-QFN4X4（QDG）

MSL1

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們?yōu)橐恍┬吞?hào)提供高質量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://www.bgbga.com/brand/36.html


Reference

RF Bandwidth (GHz)

Gain
(dB)

IP3
(dBm)

P-1dB OUT
(dBm)

Sat. Output Power
(dBm)

PAE
(%)

Bias
(mA)

Bias
(V)

Case

min

max

CHA3395-QDG

21

30

24

DC

20

DC

DC

180

4

QFN
