SemiGen固定衰減器焊盤
發布時間：2022-09-23 16:48:02 瀏覽：682

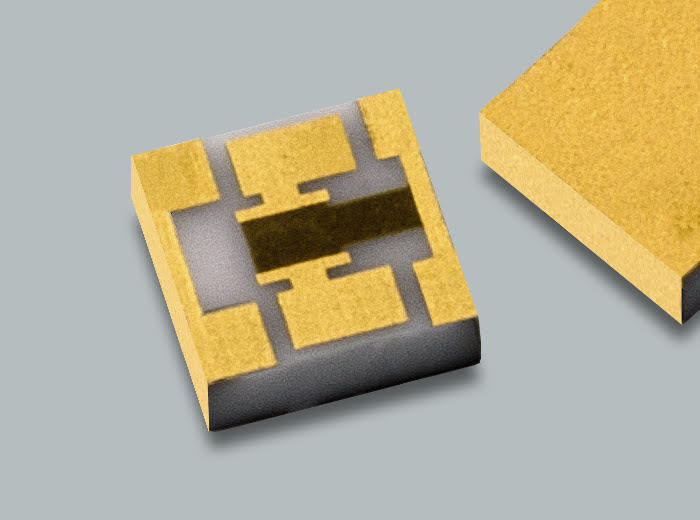

SemiGen射頻/微波固定衰減器焊盤具備精準的電阻膜和優異的金屬性能和完整性。SemiGen的領先薄膜技術使SemiGen組件具備完整的SMT組裝側封裝和全面的接地反面，因為無需接地聯接，因此容易聯接。SemiGen射頻/微波固定衰減器焊盤適用于輸出和輸入頂端觸點的固定衰減器焊盤使這類變成標準射頻/微波組裝技術應用的理想選擇。固定衰減器焊盤可以作為MILPRF38534“H”和“K”空間屏蔽模塊。定制值極易生產和設計，準許用戶使用特殊的值完成設計。
特征：
中高功率解決1W至5WCW
從DC到20GHz的平整響應
回波損耗>18dBDC至14GHz
回波損耗>16dB15GHz至20GHz
溫度穩定性TCR<100PPM
大部分設計上的芯片尺寸.030"X.030"
可以用于MILPRF38534“H”和“K”空間屏蔽模塊
應用：
SemiGen射頻/微波固定衰減器焊盤是廣泛運用的完美解決方案，包括微波無線通信、軍事子系統、網絡光纖、儀器設備和高達20GHz的傳感器應用。
SemiGen是美國一家晶圓級射頻器件實力派制造商，從晶圓到封裝器件, 品類豐富，從航天級MIL-PRF 38534到軍用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的質量和可靠性。
深圳市立維創展科技有限公司，授權代理于中國區域銷售SemiGen產品，并提供售前和售后技術支持服務。
詳情了解SemiGen請點擊：http://www.bgbga.com/brand/64.html
Part Number | Value (dB) | IL (dB) | RL (dB) |
SFAP-0dB | 0 | +/- .20 | >18 |
SFAP-1db | 1 | +/- .20 | >18 |
SFAP-2db | 2 | +/- .20 | >18 |
SFAP-3db | 3 | +/- .20 | >18 |
SFAP-4db | 4 | +/- .20 | >18 |
SFAP-5db | 5 | +/- .20 | >18 |
SFAP-6db | 6 | +/- .25 | >18 |
SFAP-7db | 7 | +/- .25 | >18 |
SFAP-8db | 8 | +/- .25 | >18 |
SFAP-9db | 9 | +/- .25 | >18 |
SFAP-10db | 10 | +/- .25 | >18 |
SFAP-11db | 11 | +/- .30 | >18 |
SFAP-12db | 12 | +/- .30 | >18 |
SFAP-13db | 13 | +/- .30 | >18 |
SFAP-14db | 14 | +/- .30 | >18 |
SFAP-15db | 15 | +/- .30 | >18 |
SFAP-16db | 16 | +/- .40 | >18 |
SFAP-17db | 17 | +/- .40 | >18 |
SFAP-18db | 18 | +/- .40 | >18 |
SFAP-19db | 19 | +/- .40 | >18 |
SFAP-20db | 20 | +/- .40 | >18 |
SFAP-21db | 21 | +/- .50 | >18 |
SFAP-22db | 22 | +/- .50 | >18 |
SFAP-23db | 23 | +/- .50 | >18 |
SFAP-24db | 24 | +/- .50 | >18 |
SFAP-25db | 25 | +/- .50 | >18 |
SFAP-26db | 26 | +/- .60 | >18 |
SFAP-27db | 27 | +/- .60 | >18 |
SFAP-28db | 28 | +/- .60 | >18 |
SFAP-29db | 29 | +/- .60 | >18 |
SFAP-30db | 30 | +/- .60 | >18 |
