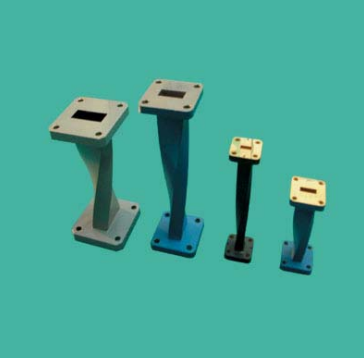

WENTEQ波導扭轉WTW系列
發布時間：2022-09-09 16:30:38 瀏覽：665
波導扭曲又被稱為波導扭曲接頭。兩邊寬邊超窄調換90°的波導。特點是電磁波借助它，電極化方位改變90°，傳播方位保持一致。在連接波導時，如果前后左右波導的寬邊和超窄相對，就需要插入波導扭曲當作過渡。
WENTEQ標準WGT系列適用于90o波導扭曲連接，包含8至110GHz工作頻段。個性化定制允許波導方位為45o或90o角度改變。
特征
?低插入損耗
?全波段操控
?成本低
應用
?臺架試驗設計
?子系統集成化
WENTEQ公司位于美國加州，WENTEQ以超低噪聲寬帶微波放大器產品為特色，并提供環形器、隔離器、負載終端等產品，WENTEQ產品以高性價比，獲得全球市場的認可，是一家老牌的射頻微波企業，WENTEQ以高可靠的產品性能，目前獲得多項美國與歐洲航空航天、國防工業項目。
WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。
詳情了解WENTEQ請點擊：http://www.bgbga.com/brand/29.html
Part No. | Frequency Range, GHz | Waveguide sizes | Flange Type | VSWR | Dimensions, inch (mm) |
WTW090-01 | 8.20~12.5 | WR-90 |
| 1.06:1 | 140 |
WTW075-01 | 9.84~15.0 | WR-75 |
| 1.06:1 | 125 |
WTW062-01 | 12.0~18.0 | WR-62 | UG419/U | 1.06:1 | 100 |
WTW051-01 | 15.0~22.0 | WR-51 | UG595/U | 1.06:1 | 85 |
WTW042-01 | 18.0~26.5 | WR-42 | UG595/U | 1.06:1 | 75 |
WTW034-01 | 22.0~33.0 | WR-34 | UG1530/U | 1.08:1 | 75 |
WTW028-01 | 26.5~40.0 | WR-28 | UG599/U | 1.08:1 | 75 |
WTW022-01 | 33.0~50.0 | WR-22 | UG383/U | 1.10:1 | 50 |
WTW019-01 | 40.0~60.0 | WR-19 |
| 1.10:1 | 45 |
WTW015-01 | 50.0~75.0 | WR-15 | UG385/U | 1.10:1 | 45 |
WTW012-01 | 60.0~90.0 | WR-12 | UG387/U | 1.10:1 | 45 |
WTW010-01 | 75.0~110.0 | WR-10 | UG387/U | 1.10:1 | 45 |
