FPGA芯片的供電

發布時間：2022-06-15 16:47:32     瀏覽：3435

采用FPGA芯片進行項目開發，經常會涉及到電源的選型問題, 以前的供電電壓有5V、 3.3V 、 2.5V 、1.8V、1.5V、1.2V、1.0V。隨著FPGA工藝從90nm進化到40nm, 整個芯片的功耗也進一步降低，則常用系列FPGA的外部供電逐步變小，目前應用電壓范圍在0.72~1.05V，而隨著FPGA功率的增加，實際對電源的電流需求隨之增加，甚至達到幾十A 。

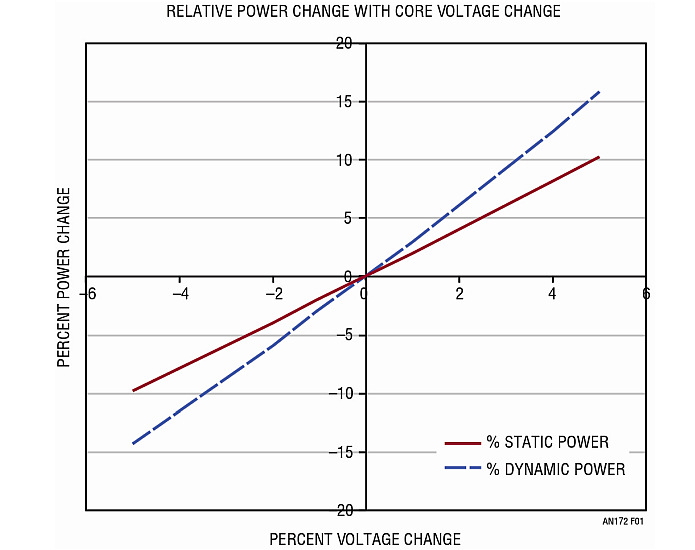

給FPGA的核心VCCINT進行供電，早期的硬件工程師采用分立式設計方案，一般都需要加上專門的濾波電路來去除DC-DC電壓芯片的紋波和噪聲。在FPGA工藝迭代的同時，晶體管泄漏電流會導致動態和靜態功耗急劇增加，對電源的紋波和噪聲的控制，則刻不容緩。

FPGA芯片的供電



從目前主流的供電方案，我們發現XILINX 和ALTERA主要采用 ADI(LINEAR) 、TI的微型電源模塊，如 LTC3887,LTC2977和LTM4677。 后來INTEL在收購ALTERA的時候，同時收購了Enpirion這家電源模塊廠商（后來于2020年出售給臺灣立锜）。

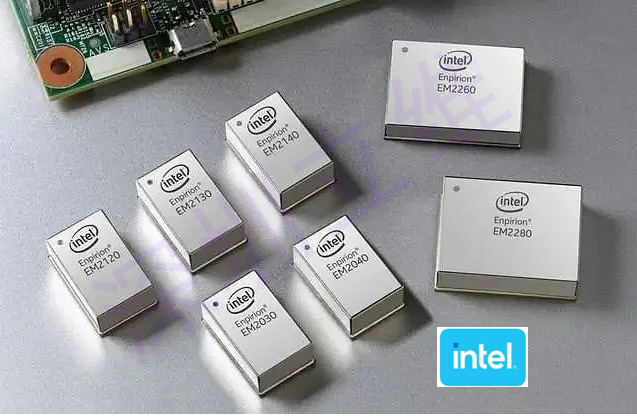

Enpirion電源模塊

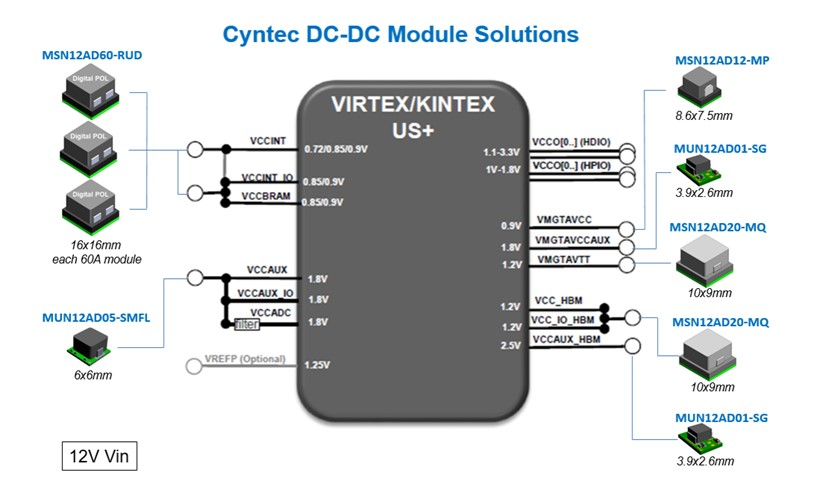

在FPGA應用的電源方面，臺灣臺達/Cyntec 早在2007年開始就提供多樣化微型電源模塊產品。



Cyntec 電源模塊


在低功率方面提供：

型號

封裝尺寸

輸入電壓

輸出電壓

工作電流

MUN12AD03-SEC

2.8*3.0*1.5mm

4.5~17.0V

0.8~5.5V

3A

MUN12AD05-SMFL

6.0*6.0*3.5mm

4.5~20.0V

0.6~1.8V

5A

MPN12AD06-TS

12.19*12.19*5.4mm

4.5~17.0V

0.6~5.5V

6A

MSN12AD12-MP

8.6*7.5*6.5mm

4.5~16.0V

0.6~5.5V

12A

MSN12AD20-MQ

10.0*9.0*6.5mm

4.5~15.0V

0.6~5.5V

20A



MUN12AD03-SEC



這顆物料P2P替代TI的  TPS82130SILR，被眾多客戶認可。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解MUN12AD03-SEC替代TPS82130SILR請點擊：http://www.bgbga.com/article/2941.html
