Anaren定向耦合器 2dB 至 5dB
發布時間：2022-05-06 17:07:50 瀏覽：1337

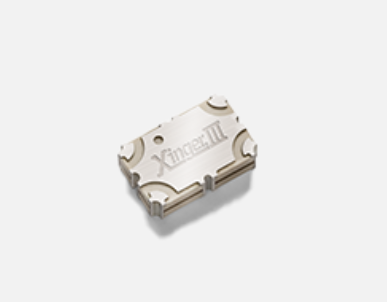

Anaren的Xinger ?品牌定向耦合器為用戶提供行業內同類別產品的最小損耗。Anaren的2dB到5dB定向耦合器最適宜需要器件之間最小波動的應用，例如不對稱Doherty組合器應用。在組成情況下，Anaren Xinger?定向耦合器的工作頻率高達6GHz，提供寬帶頻率覆蓋率，并選用ROHS標準浸錫表層處理。
深圳市立維創展科技是Anaren品牌的經銷商，主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
詳情了解Anaren請點擊：http://www.bgbga.com/brand/11.html
零件編號 | 頻率 | power | 尺寸 | 回波損耗 | 插入損耗 | 方向性 | 隔離 | 平均耦合 |
| GHz | W | In | dB | dB | dB | dB | dB |
X3C07P1-04S | 0.6 - 0.9 | 70 | 0.25 x 0.20 | 25 | 0.19 | 25 | 29 | 4 |
X3C07F1-05S | 0.6 - 1.0 | 25 | 0.200 x 0.125 | 20.07 | 0.2 | 20 | 25.2 | 5.2 |
DC0710J5005AHF | 0.7 - 1.0 | 2 | 0.08 x 0.05 | 21 | 0.4 | 23 |
| 5 +/- 0.50 |
XC0900A-05S | 0.8 - 1.0 | 250 | 0.56 x 0.35 | 24.9 | 0.15 | 23 | 28 | 5 |
X3C09P1-04S | 0.8 - 1.0 | 70 | 0.25 x 0.20 | 23 | 0.2 | 23 | 27 | 4 |
X3C09P1-05S | 0.8 - 1.0 | 70 | 0.25 x 0.20 | 23 | 0.2 | 23 | 28 | 5 |
X3C07F1-02S | 0.69 - 1.00 | 25 | 0.200 x 0.125 | 23 | 0.2 | 21 | 22.9 | 1.9 |
X3C06F1-02S | 0.575-0.655 | 10 | 0.200 x 0.125 | 23 | 0.2 | 不適用 | 23 | 2 |
X3C14F1-02S | 1.2 至 1.7 | 15 | 0.200 x 0.125 | 23 | 0.2 | 21 |
| 1.9 |
DC1417J5005AHF | 1.4 - 1.7 | 2 | 0.08 x 0.05 | 20 | 0.55 | 20 |
| 5.5 +/- 0.50 |
XC1900A-05S | 1.7 - 2.0 | 200 | 0.56 x 0.35 | 24.9 | 0.12 | 25 |
| 5.0 +/- 0.22 |
X3C19P1-04S | 1.7 - 2.0 | 70 | 0.25 x 0.20 | 23 | 0.14 | 23 | 27 | 4 |
X3C19P1-05S | 1.7 - 2.0 | 70 | 0.25 x 0.20 | 24.9 | 0.13 | 25 | 30 | 5 |
DC1722J5005AHF | 1.7 - 2.2 | 5 | 0.08 x 0.05 | 20.6 | 0.3 | 20.2 |
| 5.2 +/- 0.60 |
X4C20K1-05S | 1.7 - 2.3 | 10 | 0.125 x 0.100 | 20 | 0.3 |
| 20 | 5.00±0.35 |
X3C20F1-05S | 1.7 - 2.3 | 25 | 0.200 x 0.125 | 20 | 0.2 | 20 | 25 | 5 |
X4C20J1-02G | 1.7 - 2.3 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 22 | 2 |
X4C20J1-04G | 1.7 - 2.3 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 24 | 4 |
X4C20J1-05G | 1.7 - 2.3 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 25 | 5 |
X4C20K1-02S | 1.7 - 2.3 | 10 | 0.125 x 0.100 | 21 | 0.25 |
| 23 | 1.90±0.30 |
X4C20K1-04S | 1.7 - 2.3 | 10 | 0.125 x 0.100 | 20 | 0.3 |
| 20 | 4.15±0.35 |
X3C20F1-02S | 1.8 - 2.2 | 25 | 0.200 x 0.125 | 23 | 0.2 | 21 | 22.9 | 1.9 |
X3C21P1-04S | 2.0 - 2.3 | 60 | 0.25 x 0.20 | 25 | 0.13 | 25 | 29 | 4 |
X3C21P1-05S | 2.0 - 2.3 | 60 | 0.25 x 0.20 | 24.9 | 0.13 | 25 | 30 | 5 |
XC2100A-05S | 2.0 - 2.3 | 125 | 0.56 x 0.35 | 24.9 | 0.12 | 25 | 30 | 5 |
X4C25J1-02G | 2.2 - 2.8 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 22 | 2 |
X4C25L1-05G | 2.2 - 2.8 | 5 | 0.06 x 0.03 | 20 | 0.4 | 20 | 25 | 5 |
X4C25J1-04G | 2.2 - 2.8 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 24 | 4 |
X4C25J1-05G | 2.2 - 2.8 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 25 | 5 |
X4C25K1-02S | 2.2 - 2.8 | 10 | 0.125 x 0.100 | 23 | 0.25 |
| 23 | 1.90±0.20 |
X3C25F1-05S | 2.2 - 2.8 | 25 | 0.200 x 0.125 | 20 | 0.2 | 20 | 24.9 | 4.9 |
X4C25K1-04S | 2.2 - 2.8 | 10 | 0.125 x 0.100 | 23 | 0.25 |
| 23 | 3.90±0.35 |
X4C25L1-02G | 2.2 - 2.8 | 5 | 0.06 x 0.03 | 23 | 0.5 | 20 | 22 | 2 |
X4C25L1-04G | 2.2 - 2.8 | 5 | 0.06 x 0.03 | 20 | 0.5 | 20 | 24 | 4 |
X4C25K1-05S | 2.2-2.8 | 10 | 0.125 x 0.100 | 23 | 0.25 |
| 23 | 4.90±0.35 |
X4C45K1-04S | 2.2-2.8 | 10 | 0.125 x 0.100 | 23 | 0.25 |
| 23 | 4.90±0.35 |
X3C25P1-05S | 2.3 - 2.4 | 70 | 0.25 x 0.20 | 23.1 | 0.14 | 23 | 28 | 5 |
DC2327J5005AHF | 2.3 - 2.7 | 2 | 0.08 x 0.05 | 16 | 0.3 | 24 |
| 5.0 +/- 0.50 |
X3C25F1-02S | 2.3 - 2.7 | 20 | 0.200 x 0.125 | 23 | 0.2 | 21 | 22.9 | 1.9 |
X3C25F1-04S | 2.3 - 2.7 | 25 | 0.200 x 0.125 | 23.12 | 0.2 | 19 | 23 | 4 |
X3C25P1-02S | 2.3 - 2.7 | 70 | 0.25 x 0.20 | 23.1 | 0.18 | 23 | 24.9 | 1.9 |
X3C25P1-04S | 2.3 - 2.7 | 60 | 0.25 x 0.20 | 23 | 0.17 | 23 | 27 | 4 |
X4C30K1-02S | 2.5 - 3.8 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 1.90±0.20 |
X4C30K1-04S | 2.5 - 3.8 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 3.80±0.30 |
X4C30K1-05S | 2.5-3.8 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 4.85±0.30 |
X4C35K1-02S | 3.1 - 3.8 | 10 | 0.125 x 0.100 | 21 | 0.25 |
| 23 | 2.00±0.40 |
X4C35K1-05S | 3.1 - 4.2 | 10 | 0.125 x 0.100 | 21 | 0.2 |
| 23 | 5.00±0.35 |
X3C35F1-05S | 3.1 - 4.2 | 25 | 0.200 x 0.125 | 20 | 0.2 | 20 | 24.9 | 4.9 |
X4C35J1-02G | 3.1 - 4.2 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 22 | 2 |
X4C35J1-04G | 3.1 - 4.2 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 24 | 4 |
X4C35J1-05G | 3.1 - 4.2 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 25 | 5 |
X4C35K1-04S | 3.1 - 4.2 | 10 | 0.125 x 0.100 | 23 | 0.25 |
| 23 | 4.00±0.40 |
DC3338J5005AHF | 3.3 - 3.8 | 2 | 0.08 x 0.05 | 16.5 | 0.5 | 17 |
| 5.2 +/- 0.30 |
X3C35F1-04S | 3.3 - 3.8 | 25 | 0.200 x 0.125 | 23.1 | 0.2 | 20 | 24 | 4 |
X3C35F1-02S | 3.3 - 3.8 | 15 | 0.200 x 0.125 | 23 | 0.25 | 21 | 22.9 | 1.9 |
X4C45J1-04G | 3.6 - 5.1 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 24 | 4 |
X4C45J1-05G | 3.6 - 5.1 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 25 | 5 |
X4C45K1-02S | 3.6 - 5.1 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 1.90±0.35 |
X3C45F1-04S | 3.6 - 5.1 | 25 | 0.200 x 0.125 | 20 | 0.2 | 20 | 24 | 4 |
X4C45J1-02G | 3.6 - 5.1 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 22 | 2 |
X3C45F1-02S | 3.6 - 5.1 | 25 | 0.200 x 0.125 | 21 | 0.22 | 21 | 22.9 | 1.9 |
X3C45F1-05S | 3.6 - 5.1 | 25 | 0.200 x 0.125 | 20 | 0.2 | 20 | 25 | 5 |
X4C45K1-05S | 3.6-5.1 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 4.90±0.40 |
DC4859J5005AHF | 4.7 - 5.9 | 5 | 0.08 x 0.05 | 19.5 | 0.3 | 19 |
| 4.9 +/- 0.50 |
X4C55J1-02G | 5.0 - 6.3 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 22 | 2 |
X4C55J1-04G | 5.0 - 6.3 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 24 | 4 |
X4C55K1-02S | 5.0 - 6.3 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 2.00±0.35 |
X4C55K1-04S | 5.0 - 6.3 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 4.00±0.35 |
X4C55K1-05S | 5.0 - 6.3 | 10 | 0.125 x 0.100 | 23 | 0.2 |
| 23 | 5.00±0.35 |
X4C55J1-05G | 5.0 - 6.3 | 5 | 0.08 x 0.05 | 20 | 0.5 | 不適用 | 25 | 5 |
