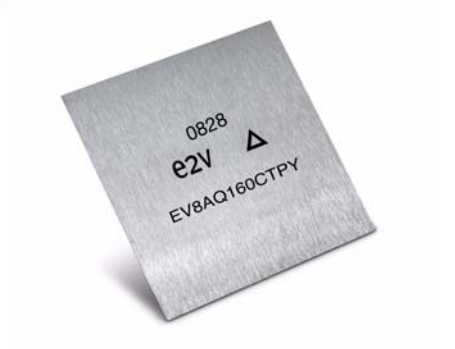

Teledyne E2V模數轉換器EV8AQ160
發布時間：2022-04-15 16:59:02 瀏覽：2080
Teledyne E2V模數轉換器EV8AQ160四通道ADC由四個8位ADC核心組合而成，可單個考慮（四通道模式）或由兩個內核分組（兩通道模式，ADC在兩到兩個模式中交疊，或一通道模式，其中所有的四個ADC都是錯誤的）.
Teledyne E2V的所有的四個ADC都由相同的外部輸入時鐘信號定時，并利用SPI（串行外圍接口）調節。EV8AQ160模擬多路復用器（交叉點開關）用來按照四路ADC的使用模式選擇模擬輸入.
Teledyne E2V時鐘電路由所有的四個ADC共享。EV8AQ160讀取外部2.5GHz時鐘（最大頻率），最好是低抖動對應信號。在EV8AQ160中，外部時鐘信號然后被二除以形成內部采樣時鐘：
在四通道模式下，相同的1.25GHz時鐘指向所有的四個ADC內核，在雙通道模式下，同相1.25GHz時鐘轉發給ADCA或C，反向1.25GHz時鐘轉發給ADCB或D，模擬輸入被發送到兩個ADC，以形成交疊模式，其等效采樣頻率為2.5GSPS在單通道模式下，同相1.25GHz時鐘轉發給ADCA，反向1.25GHz時鐘轉發給ADCB，同相1.25GHz時鐘延遲90°以形成ADCC的時鐘，反向1.25GHz時鐘延遲90°以形成ADCD的時鐘，形成交疊模式，其等效采樣頻率為5GSPS.
時鐘電路包括采樣延遲和相位的多個調整，以確保2.5GHz時鐘內形成的不同時鐘之間的正確相位關系。
主要特征
具備8位分辨率的四模數轉換器
–四通道模式下的1.25Gsps采樣率
–雙通道模式下的2.5Gsps采樣率
–單通道模式下的5Gsps采樣率
–內嵌四乘四交接點開關
?需要2.5GHz差分對稱輸入時鐘
?ADC主復位（LVDS）
?雙數據速率輸出協議
?LVDS輸出格式
?帶復位信號的數字接口（SPI）
–可選1:1或1:2解復用輸出
–頻道模式選擇
–500mVpp或625mVpp模擬輸入（差分AC或DC耦合）
–可選帶寬（四種可用設置）
–增益控制（±18%）
–偏移控制（±50mV）
–相位控制（±14ps范圍）
–待機模式（全部或部分）
–二進制或灰色編碼選擇
–測試模式
?電源：3.3V和1.8V（輸出），1.8V（數字）
?功能損耗：總計4.2W（1:1DMUX模式）
?EBGA380部件（RoHS，1.27mm間距）
應用
?高速示波器
?高速數據采集
?高速測試設備
?自動測試設備
?高能物理
