LMZ31704降壓模塊（集成電感器）
發布時間：2022-03-09 16:54:47 瀏覽：1835
LMZ31704電源模塊是便于應用的集成電源解決方案。它將4A DC/DC轉換器與功率MOSFET、屏蔽電感和多個無源元件集成在一個扁平QFN封裝中。這種整體電源解決方案只需要三個外部元器件，省略了回路補償和磁性元器件選擇的全過程。

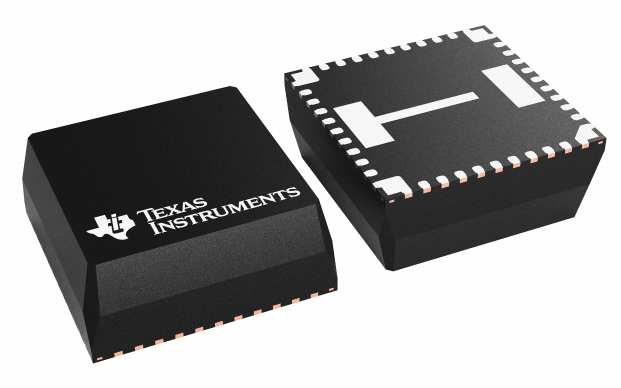

LMZ31704選用10×10×4.3mmQFN封裝，可便捷焊接到印刷電路板上，并可實現緊湊型的負載點設計。它可以實現95%以上的效率和優異的功能損耗能力，熱阻為13.3°C/W。LMZ31704提供了離散負載點設計的靈活性和功能集，特別適合為各類集成電路（IC）和系統供電。領先的封裝技術可以提供與標準QFN安裝和檢測技術兼容的強勁、經久耐用和安全可靠的電源解決方案。
特性
?完整的集成式開關電源解決方案可完成小規格尺寸和扁平設計
?10mm×10mm×4.3mm封裝形式–與LMZ31710和LMZ31707引腳兼容
?效率最高可達95%?Eco-mode?/輕負載效率(LLE)
?寬輸出電壓調整范圍為0.6V至5.5V，標準精度為1%
?兼容針對更高電流量的并行運轉
?可選分離開關電源軌可完成低至2.95V的輸入電壓
?可調整的開關頻率范圍（200kHz至1.2MHz）
?與外部時鐘同步
?提供180°異相位時鐘信號
?可調式低速啟動
?輸出電壓排序/跟蹤
?開關電源正常輸出
?可編程欠壓鎖定(UVLO)
?過電流和溫度過高保護
?預偏置輸出啟動
?運轉溫度范圍：-40°C至85°C
?增強的散熱性能：13.3°C/W
?滿足EN55022B類輻射發射標準–集成屏蔽式電感器
?采用LMZ31704并借助WEBENCH?電源設計器創建定制設計方案
應用領域
?寬帶和通訊基礎設施
?自動測試和醫療器械
?緊湊型PCI/PCI快速接口/PXI快速接口
?DSP和FPGA負載點應用
