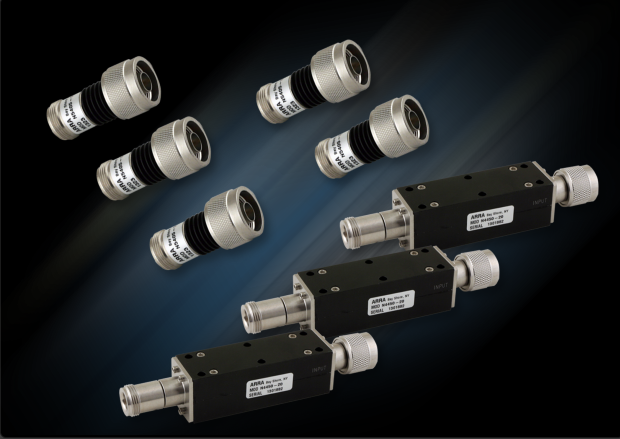

ARRA大功率固定衰減器
發布時間：2022-02-17 16:55:05 瀏覽：926
固定衰減器可分為片狀衰減器、同軸衰減器和波導衰減器。同軸固定衰減器是檢測和測量中最常用的射頻器件之一。測試工程師必須考慮的兩個指標，即工作頻率范圍和功率容量。常用的商業固定同軸衰減器的功率從0.5W開始，最大為4kw，最大工作頻率可達67ghz。固定衰減器的冷卻方式可分為自然冷卻、油冷卻和強迫空氣冷卻。
ARRA大功率固定衰減器的功率范圍為DC-6GHz、DC-4GHz，衰減值可高達60dB，ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，并滿足NASA和航天標準。
一般規格
工作頻率范圍： DC-6GHz、DC-4GHz；
衰減值：3、6、10、20、30 dB標準值，可提供高達60dB的值；
射頻功率：峰值功率-5微秒脈沖，0.05%占空比；
標稱阻抗： 0.50歐姆；
連接器： SMA或N(M/F)；
材質：連接器-不銹鋼；
中心導體：鍍金，鈹銅；
機殼：黑色陽極氧化鋁；
規格型號： SMA0-3393；
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://www.bgbga.com/brand/48.html
5 瓦型號 |
頻率范圍 (GHz) | 射頻功率 (W) | 衰減 | 偏差 | 駐波比（Max值） | 長度（Max） | 直徑 | 型號。 * |
平均 | 頂峰 | （標稱dB） | (±dB) | DC-4.0 | 4.0-6.0 | SMA | ? | （Max） | SMA Conn | NConn |
DC-6.0 | 5 | 250 | 1-6 | 0.30 | 1.15 | 1.20 | 1.23 | 1.93 | 0.63 | 5405-XX | N5405-XX |
7-20 | 0.50 | 1.23 | 1.93 |
21-30 | 0.75 | 1.23 | 1.93 |
31-60 | 1.50 | 1.51 | 2.22 |
10 瓦型號 |
頻率范圍 (GHz) | 射頻功率 (W) | 衰減 | 偏差 | 駐波比（Max） | 長度（Max） | 直徑 | 型號 *
僅限標準值 |
平均 | 頂峰 | （標稱dB） | (±dB) | （Max） | SMA | ? | （Max） | SMA Conn | N Conn |
DC-6.0 | 10 | 500 | 1-6 | 0.30 | 1.20 | 1.74 | 2.45 | 1.02 | 5410-XX | N5410-XX |
7-20 | 0.50 |
21-40 | 0.70 |
20 瓦型號 |
|
頻率范圍 (GHz) | 射頻功率 (W) | 衰減 | 偏差 | 駐波比（Max） | 長度（Max） | 直徑 | 型號 *
僅限標準值 |
|
平均 | 頂峰 | （標稱dB） | (±dB) | （Max） | SMA | ? | （Max） | SMA Conn | N Conn |
|
| 20 |
| 1-6 | 0.30 | 1.20 |
|
DC-6.0 | 500 | 7-20 | 0.50 | 2.38 | 3.10 | 1.52 | 5420-XX | N5420-XX |
|
|
| 21-30 | 0.75 |
|
|
50 瓦型號（需要散熱） |
頻率范圍 (GHz) | 射頻功率 (W) | 衰減 | 偏差 | 駐波比（Max） | 長度（Max） | 直徑 | 型號。 * |
平均 | 頂峰 | （標稱dB） | DC-2.0 | 2.0-4.0 | DC-4.0 | SMA | ? | （Max） | SMA Conn | NConn |
| 50 |
| 1-6 | 0.30 | 0.50 |
|
|
|
|
|
|
DC-4.0 | 5000 | 7-20 | 0.50 | 0.75 | 1.25 | 4.67 | 5.35 | 1" 平方米 | 4450-XX | N4450-XX |
|
| 21-40 | 1.00 | 1.50 |
|
* XX = 衰減值。例如：N5410-16 |
