MSN12VD30-FR芯片式DC-DC電源模塊
發布時間:2022-02-09 17:24:55 瀏覽:1601
MSN12VD30-FR是一個數據同步DC/DC電源模塊,為英特爾VR13應用提供開關電源。指令和監控功能借助SVID接口實現控制,該接口兼容5mV/步和10mV/步VID表、動態電壓標識(DVID)、開關電源狀態(PS)及其VR數據和配備存儲器要求。數據控制器、功率MOSFET和大多數兼容組件集成在一個混合封裝中。
MSN12VD30-FR可以兼容可編程的溫度補償電流感應,允許設計師定制響應,以達到最佳的負載線溫度精度。借助高過采樣率和數據電流估測,實現了同類型最佳的抗噪性。保護功能包括整套復雜的過壓、欠壓、超溫和過電流保護。MSN12VD30-FR是一個完全受保護的DC/DC解決方案,通過模擬和數據功能最大限度地保護系統。
MSN12VD30-FR緊湊的規格尺寸可以通過高密度負載點的空間,以節省空間和面積。熱墊可以提高傳熱能力。它適用于標準表面貼裝設備的自動組裝,且無鉛。
特征:
最大負載:30A;
輸入電壓范圍從4.5V到14.0V;
輸出電壓調整范圍
-0.5V至2.5V(10mV/步);
-0.25V至1.52V(5mV/步);
滿足英特爾VR13DC-DC轉換器標準規范;
滿足英特爾SVID協議第1版;
數據可編程PID回路補償;
數據可編程載重線坡度和偏移;
數據溫度補償;
PMBus?rev1.2兼容串行接口
-搜索電壓、電流、溫度故障;
-故障響應;
廣泛的故障診斷和保護能力
-IUVP、IOVP、OUVP、OOVP(固定和跟蹤);
-OCP瞬時、平均(總電流)、通道和脈沖間電流限制保護;
-多個內部和外部OTP閾值;
-開路/短路電壓檢測線路;
-負電流限制保護;

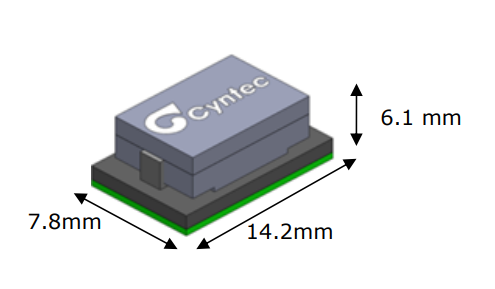

14.2mmX7。8mmX6。1mm(典型)DFN封裝應用:
Vcore適用于英特爾VR13rev1的開關電源調整。1基微處理器
-服務器、工作平臺和高端臺式機;
深圳市立維創展科技有限公司,授權代理經銷Cyntec全線產品,并為中國大陸市場提供技術支持。
詳情了解MUN24AD03-SM電源模塊請點擊:http://www.bgbga.com/brand/16.html
