UTE Microwave多端口循環器
發布時間：2022-01-19 17:29:44 瀏覽：951

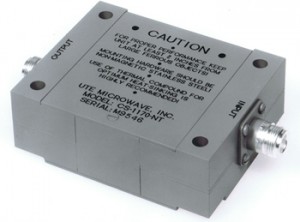

在需要額外的隔離的情況下，能夠將2個或更多循環器搭配到一個封裝類型中。UTE Microwave多端口循環器在大部分工作頻率范圍內都可以使用，包括八度音階、最常見的連接器等。端口3以1瓦負載終止。
深圳市立維創展科技有限公司，中國區授權代理銷售UTE Microwave產品，并提供技術支持。
詳情請點擊UTE Microwave請點擊：http://www.bgbga.com/brand/54.html
或者聯系我們的銷售技術人員:0755-83642657 QQ：2295048674
4 端口循環器“H”
? 典型頻率范圍和尺寸如下所示。
? 端口 4 以 1 瓦負載為標準。
? 可選配4 個連接器端口。
典型規格
隔離： (2-1) 20 dB min(3-2) 40 dB min
插入損耗： (1-2) 0.30 dB max(2-3) 0.60 dB max
VSWR：（所有端口）1.25：1 max
4 端口循環器“H” |
|
|
|
頻率范圍 (GHz) | 連接器類型 | 尺寸（英寸） | 模型 ＃ |
1.70 - 2.40 | SMA | 3 x 1-1/2 x 3/4 | CH-3025-OT |
1.70 - 2.40 | ? | 4-1/8 x 2-1/8 x 1 | CH-3325-NT |
2.60 - 3.40 | SMA | 2-1/2 x 1-1/14 x 3/4 | CH-3027-OT |
2.60 - 3.40 | ? | 3-1/2 x 1-3/4 x 1 | CH-3327-NT |
3.60 - 4.30 | SMA | 2 x 1 x 5/8 | CH-4530-OT |
4.30 - 5.10 | SMA | 2 x 1 x 5/8 | CH-4531-OT |
5.30 - 6.00 | SMA | 2 x 1 x 5/8 | CH-4532-OT |
5.80 - 6.50 | SMA | 2 x 1 x 5/8 | CH-4533-OT |
7.00 - 8.50 | SMA | 2 x 1 x 5/8 | CH-5226-OT |
8.40 - 9.70 | SMA | 1-5/8 x 3/4 x 5/8 | CH-5227-OT |
10.7 - 12.2 | SMA | 1-5/8 x 3/4 x 5/8 | CH-5228-OT |
大功率雙工器
將大功率發射器和接收器連接到公共天線需要專門設計的低損耗和高隔離度的 4 端口環行器。列出了一些可用的頻率。
大功率雙工器 |
|
|
|
頻率范圍 (GHz) | 連接器類型 | 功率 (KW)pk | 功率（W）平均 |
.40 - 3.0* | DIN 7/16N | 1.0 | 1000 |
.950 - 1.225 | ? | 5 | 100 |
1.00 - 1.10 | ? | 5 | 500 |
1.20 - 1.40 | ? | 5 | 500 |
2.70 - 3.00 | ? | 5 | 500 |
* 10% 體重 |
|
|
|
4端口循環器“Pi”
典型規格
隔離： (2-1) 20 dB min(3-2) 40 dB min
插入損耗： (1-2) 0.30 dB max(2-3) 0.60 dB max
VSWR：（所有端口）1.25：1 max
4 端口循環器“Pi” |
|
|
|
頻率范圍 (GHz) | 連接器類型 | 尺寸（英寸） | 模型 ＃ |
1.70 - 2.40 | SMA | 3 x 1-1/2 x 3/4 | CP-3051-OT |
1.70 - 2.40 | ? | 4×2-1/8×1 | CP-3351-NT |
2.60 - 3.40 | SMA | 2-1/2 x 1-1/4 x 3/4 | CP-3052-OT |
2.60 - 3.40 | ? | 3-3/8 x 1-3/4 x 1 | CP-3552-NT |
3.60 - 4.30 | SMA | 2-1/4 x 1-1/8 x 5/8 | CP-4057-OT |
3.60 - 4.30 | ? | 2-5/8 x 1-1/2 x 1 | CP-4557-NT |
4.30 - 5.10 | SMA | 2 x 1 x 5/8 | CP-4577-OT |
4.30 - 5.10 | ? | 2-3/8 x 1-3/8 x 1 | CP-4577-NT |
5.80 - 6.50 | SMA | 2 x 1 x 5/8 | CP-4578-OT |
5.80 - 6.50 | ? | 2-3/8 x 1-3/8 x 1 | CP-4578-NT |
7.00 - 8.50 | SMA | 2 x 1 x 5/8 | CP-4579-OT |
8.40 - 9.70 | SMA | 1-1/2 x 7/8 x 5/8 | CP-5392-OT |
9.50 - 10.7 | SMA | 1-1/2 x 7/8 x 5/8 | CP-5393-OT |
10.7 - 12.2 | SMA | 1-1/2 x 7/8 x 5/8 | CP-5394-OT |
5 端口循環
器 適用于大多數頻率范圍，端口 2 針對電抗放大器應用進行了優化。還有 6 或 7 個端口變化和“Pi”配置。兩個端口以 1 瓦負載終止。
典型規格
隔離： (2-1) 最小 40 dB(3-2) 最小 40 dB（2 個集成終端）
插入損耗： (1-2) 最大 0.60 dB(2-3) 最大 0.60 dB
VSWR：（所有端口） 1.25：最大 1
5 端口循環器 |
|
|
|
頻率范圍 (GHz) | 連接器類型 | 尺寸（英寸） | 模型 ＃ |
1.70 - 2.40 | SMA | 4 1/4 x 1-1/2 x 3/4 | CF-3026-OT |
1.70 - 2.40 | ? | 5-3/8 x 2-1/8 x 1 | CF-3326-NT |
2.60 - 3.40 | SMA | 3-3/4 x 1-1/4 x 3/4 | CF-3028-OT |
2.60 - 3.40 | ? | 4-1/2 x 2-9/16 x 1 | CF-3328-NT |
3.60 - 4.30 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4534-OT |
4.30 - 5.10 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4535-OT |
5.30 - 6.00 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4536-OT |
5.80 - 6.50 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4537-OT |
7.00 - 8.50 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-5229-OT |
8.40 - 9.70 | SMA | 1-7/8 x 1-1/8 x 5/8 | CF-5230-OT |
10.7 - 12.2 | SMA | 1-7/8 x 1-1/8 x 5/8 | CF-5231-OT |
