CERNEX微波增益控制放大器 (CGC)
發布時間：2022-01-18 17:14:32 瀏覽：1396
CERNEX微波的CGC系列在六個核心寬帶頻率的范圍內提供了持續可變增益控制，使系統設計師能夠提升動態范圍并設定數據信號電平。CERNEX微波低操縱電流（通常低于10mA）優化了操縱驅動器的要求。可變增益控制模塊與高性能GaAs FET和MMIC固定增益模塊相互結合，在整個多倍頻程頻帶上提供低噪聲系數和中等功率輸出。
特征：
覆蓋范圍從0.5到26.5GHz；
10-20dB增益控制；
小數據信號增益18-45dB；
緊湊型薄膜結構；
20毫安時的0-5伏常見工作電壓；
深圳市立維創展科技有限公司，贏得CERNEX授權代理銷售，期待與業界合作，歡迎咨詢。
詳情了解CERNEX微波請點擊：http?: //www.bgbga.com/public/brand/51.html
或聯系我們的銷售工程師：0755-83050846 QQ：3312069749
Model Number | Frequency Range (GHz) | SS Gain w/o Gain Control (dB) Min. | Gain Control Range (dB) Min | SS Gain Flatness (+/- dB)
Max. | Noise Figure | P1DB | VSWR
In/Out Max. | Current @ 12-
15
VDC | Case Type |
@ No Gain Control (dB) Max. | @ Max Gain Control (dB) Typ | With No Gain Control (dBm) Min. | @ Max. Gain Control (dBm) Typ. |
CGCU5022525 | 0.5-2.0 | 25 | 10 | 1.00 | 4.5 | - | 15 | 12 | 2:1 | 150 | MKS4-1 |
CGCU5024025 | 0.5-2.0 | 40 | 20 | 1.75 | 4.5 | - | 15 | 12 | 2:1 | 320 | MKS4-1 |
CGCU5044030 | 0.5-4.0 | 40 | 20 | 2.25 | 4.75 | - | 15 | 12 | 2:1 | 320 | MKS4-1 |
CGC01184040 | 1-18 | 40 | 20 | 3.00 | 5.0 | - | 15 | 12 | 2.3:1 | 450 | MKS4-1 |
CGC01264045 | 1-26.5 | 40 | 20 | 3.50 | 6.5 | - | 10 | 8 | 2.3:1 | 350 | MKS4-1 |
CGC01404060 | 1-40 | 40 | 20 | 5.00 | 7.0 | - | 10 | 8 | 2.3:1 | 450 | MKS4-1 |
CGC02042520 | 2-4 | 25 | 10 | 0.75 | 4.75 | - | 15 | 12 | 2:1 | 180 | MKS4-1 |
CGC02044020 | 2-4 | 40 | 20 | 1.50 | 4.75 | - | 15 | 12 | 2:1 | 360 | MKS4-1 |
CGC02062530 | 2-6 | 25 | 10 | 1.0 | 5.0 | - | 15 | 12 | 2:1 | 180 | MKS4-1 |
CGC02064030 | 2-6 | 40 | 20 | 2.25 | 3.0 | - | 15 | 12 | 2:1 | 360 | MKS4-1 |

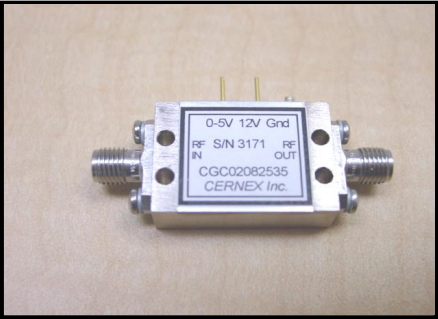

CGC02082535 | 2-8 | 25 | 10 | 2.0 | 5.5 | - | 15 | 12 | 2:1 | 250 | MKS4-1 |
CGC02084035 | 2-8 | 40 | 20 | 3.0 | 3.5 | - | 15 | 12 | 2:1 | 360 | MKS4-1 |
CGC02504070 | 2-50 | 40 | 20 | 4.0 | 7.0 | - | 10 | 8 | 2.5:1 | 300 | MKS4-1 |
CGC04082530 | 4-8 | 25 | 10 | 1.0 | 4.0 | - | 15 | 12 | 2:1 | 180 | MKS4-1 |
CGC04084030 | 4-8 | 40 | 20 | 1.75 | 4.0 | - | 15 | 12 | 2:1 | 350 | MKS4-1 |
CGC04122540 | 4-12 | 25 | 10 | 1.75 | 6.0 | - | 15 | 12 | 2:1 | 180 | MKS4-1 |
CGC04124040 | 4-12 | 40 | 20 | 2.75 | 4.0 | - | 15 | 12 | 2:1 | 360 | MKS4-1 |
CGC05152545 | 5-15 | 25 | 10 | 1.5 | 6.5 | - | 15 | 12 | 2:1 | 180 | MKS4-1 |
CGC05154045 | 5-15 | 40 | 20 | 2.5 | 6.5 | - | 15 | 12 | 2:1 | 360 | MKS4-1 |
CGC06182550 | 6-18 | 25 | 10 | 1.5 | 5.0 | - | 15 | 12 | 2:1 | 180 | MKS4-1 |
CGC06184050 | 6-18 | 40 | 20 | 2.75 | 5.0 | - | 15 | 12 | 2:1 | 360 | MKS4-1 |
