SOUTHWEST西南微波法蘭端接

發布時間：2021-07-07 16:54:28 瀏覽：1497

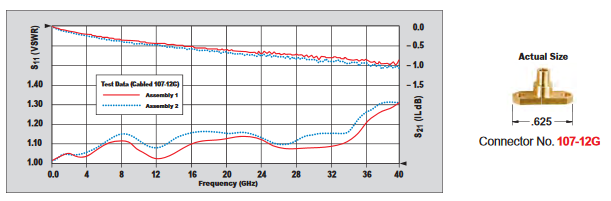

SOUTHWEST西南微波為了更好地對法蘭安裝使用電線電纜終端設備開展電氣設備評估，將一對背對背電線電纜插入?yún)⒄针娎|組件，在40臺GHZ下開展檢測。

SOUTHWEST西南微波法蘭端接

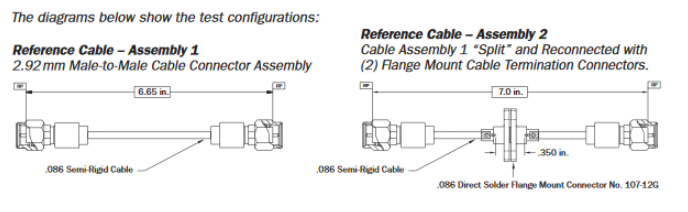

數據顯示，參照電線電纜(組件1)和添加電線電纜終端設備(組件2)的電纜組件。不同之處在于增加了兩個電線電纜終端設備。

電纜組件

SOUTHWEST法蘭端接

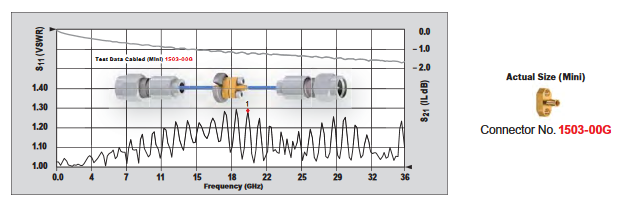

上述數據為2組2組。SOUTHWEST法蘭端接可在92mm現場替換電線電纜插頭/公共連接頭，帶連接頭1503-00G的047柔性電纜。兩個1503-00G連接器以009英寸直徑背向背端銜接。選用模擬面板安裝，銜接到底板。兩根電線電纜的電長相同，RP到RP=6寸。結果可能因選擇的電線電纜和安裝方法而異。

SOUTHWEST法蘭端接是將兩個配管、配管和器械分別穩定在一個法蘭之間，隨后在兩個法蘭之間添加法蘭墊，最后用螺栓將兩個法蘭緊密結合的可拆卸式連接頭?？赏瓿伸o止管道轉動或反復運動機器設備之間的銜接。

SOUTHWEST西南微波成立于1981年，為毫米波和大功率射頻應用提供最高性能指標的互連產品。SOUTHWEST西南微波產品主要包括各種各樣標準法蘭連接器、SMA射頻連接器、N頭射頻連接器、TNC射頻連接器、2.92mm射頻連接器、2.40mm射頻連接器、適配器等。SOUTHWEST西南微波產品以性能卓越、高精度為技術優勢，廣泛應用于測試、軍事和其他工程中，如各種各樣毫米射頻連接器、電線電纜等。

深圳市立維創展科技擁有SOUTHWEST大部分型號提供現貨產品，并協助提供技術支持與售后服務。

SOUTHWEST電纜接頭

法蘭端接 2 孔法蘭 .270L 直接焊接

型號	電纜	接受銷直徑
1503-00G	.047	.009

法蘭端接 2 孔法蘭 .550L 直接焊接

型號	電纜	接受銷直徑
108-12G	.086	.020
108-13G	.086	.015
108-14G	.086	.012

法蘭端接 2 孔法蘭 .625L 直接焊接

型號	電纜	接受銷直徑
107-12G	.086	.020
107-13G	.086	.015
107-14G	.086	.012
