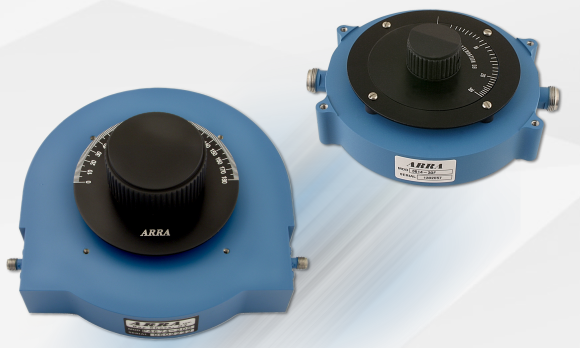

ARRA直讀衰減器0.5-4.0 GHz
發布時間：2020-12-31 16:49:23 瀏覽：1716
ARRA直讀衰減器是ARRA中最流行的直讀衰減器。與大多數設備一樣，ARRA使用非接觸可變衰減方法，并且校準不隨使用而變化。
ARRA直讀衰減器型號配有刻度盤，刻度盤以1 dB的增量單獨校準。這些單位的頻率是平的。
水平設置模型帶有一個表盤，這些單位之間沒有衰減和頻率的關系。所有水平模型可直接在現場頻率校準。
特殊型號：大部分機組按客戶要求制造。他可以為您提供準確的衰減范圍和頻率指針。
一般規格
低插入損耗：
型號最大60 dB最大0_5 dB
60 dB超過型號最大1.0 dB
逆時針旋轉將增加損耗
在低損耗和高損耗位置停止
材料：
主體-鋁
連接器-不銹鋼
表面處理：根據mil-c-22750的ARRA藍色
0.1 dB或更高的可重置性
平均功率10瓦，峰值5千瓦
N型或SMA母接頭
低電壓駐波比-最大1.50
非接觸式
P版本可選撥號鎖
ARRA是美國著名的微波器件制造商，專業生產同軸和波導接口產品。ARRA產品包括：衰減器、直流隔離器、耦合器、功率分配器、組合器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA產品請點擊：http://www.bgbga.com/brand/48.html
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
典型的直接閱讀模型 |
頻率范圍（GHz） | 衰減范圍（dB） | 衰減vs（頻率±dB） | 標準外形 | 型號 |
0.60-0.61 | 10 | 1.00 | 0-19 | 2614-10F |
0.75-0.85 | 20 | 2.00 | 0-19 | 2614-20F |
0.95-0.96 | 30 | 1.00 | 0-19 | 2614-30F |
1.03-1.09 | 30 | 1.00 | 0-19 | 3614-30F |
1.10-1.20 | 20 | 2.00 | 0-19 | 3614-20F |
1.25-1.30 | 40 | 1.50 | 0-19 | 3614-40F |
1.45-1.55 | 50 | 1.00 | 0-19 | 3614-50F |
1.60-1.66 | 60 | 1.50 | 0-19 | 3614-60F |
1.70-1.90 | 40 | 1.00 | 0-19 | F3614-40 |
1.70-2.00 | 30 | 2.00 | 0-19 | F3614-30 |
1.75-1.80 | 50 | 1.50 | 0-19 | F3614-50 |
1.75-1.85 | 30 | 0.70 | 0-19 | 3614-30G |
2.00-4.00 | 10 | 1.00 | 0-51 | 4674-10F |
20 | 1.50 | 0-51 | 4674-20F |
30 | 2.00 | 0-51 | 4674-30F |
2.00-2.30 | 30 | 1.00 | 0-51 | G4674-30 |
2.10-2.20 | 50 | 1.00 | 0-51 | 4674-50F |
2.20-2.30 | 20 | 0.30 | 0-51 | F4674-20 |
50 | 1.00 | 0-51 | F4674-50 |
100 | 1.50 | 0-1029 | F4674-100 |
2.30-2.70 | 30 | 1.00 | 0-51 | F4674-30 |
2.40-2.70 | 20 | 0.50 | 0-51 | 4674-20X |
2.50-4.00 | 10 | 0.75 | 0-51 | 4674-10克 |
20 | 1.00 | 0-51 | 4674-20克 |
30 | 1.50 | 0-51 | 4674-30G |
2.70-2.90 | 30 | 1.00 | 0-51 | 4674-30X |
40 | 1.00 | 0-51 | 4674-40F |
2.90-3.10 | 30 | 0.50 | 0-51 | F4674-30A |
3.00-3.70 | 40 | 1.00 | 0-51 | F4674-40 |
3.40-4.20 | 40 | 1.50 | 0-51 | G4674-40 |
3.70-4.20 | 20 | 0.75 | 0-51 | G4674-20 |
40 | 1.00 | 0-51 | 4674-40X |
未校準的水平集模型 |
頻率范圍（GHz） | 衰減范圍（dB） | 構成因素 | 標準型號 |
0.5-1.00 | 10 | 0-19 | 2614-10 |
| 1.00-2.00 | 20 | 0-19 | 3614-20 |
30 | 0-19 | 3614-30 |
40 | 0-19 | 3614-40 |
55> 1.3 GHz
45 <1.3 GHz | 0-19 | 3614-55 |
70 | 0-1030 | 3614-70 |
80 | 0-1030 | 3614-80 |
90 | 0-1030 | 3614-90 |
100 | 0-1030 | 3614-100 |
| 2.00-4.00 | 20 | 0-51 | 4674-20 |
30 | 0-51 | 4674-30 |
40 | 0-51 | 4674-40 |
50 | 0-51 | 4674-50 |
60 | 0-51 | 4674-60 |
70 | 0-1029 | 4674-70 |
80 | 0-1029 | 4674-80 |
90 | 0-1029 | 4674-90 |
100 | 0-1029 | 4674-100 |
