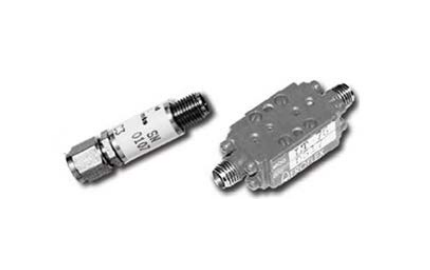

Aeroflex同軸和帶狀線模塊限制器

發布時間:2020-11-11 15:38:53     瀏覽:1646

Pin二極管和低泄漏限制器

傳統限幅器的泄漏電平通常高達+20dbm,恢復時間小于40nsecAeroflex微波管腳二極管和低泄漏限制器型號可處理高達100W的峰值功率,覆蓋頻率從100MHz40GHzAeroflex限制器的1dB壓縮約為+11dbm。提供具有更高功率處理的定制型號。

Aeroflex低泄漏限制器比傳統限制器具有更低的閾值和泄漏水平,以保護更敏感的部件。Aeroflex限制器閾值(1dB壓縮)通常為+5dBmAeroflex低泄漏限制器還可以處理100W以上的峰值功率水平。峰值漏電比CW漏電更高,因為它們與傳統限制器相同。當頻率低于2GHz時,這種情況會被夸大。

特征

?低插入損耗

?低泄漏電源電路保護

?高CW功率處理

?密封模塊

?多種包裝風格

?提供定制設計





Frequency Range (GHz)



Part Number



Peak Input Power (W)



CW Input Power (Watts)

Maximum Flat Leakage (Peak

Power) (+dBm)

Maximum Flat Leakage (CW

Power) (+dBm)



Maximum Insertion Loss

(dB)



Maximum VSWR



Standard Case Styles



Optional Case Styles



Limiter Type

0.1 - 1.1

ACLM-4538

100

2

20

18

0.4

1.4:1

C3

C36,C37,M22

Pin Diode

0.5 - 2

ACLM-4530

100

2

20

18

0.4

1.4:1

C3

C36,C37,M22

Pin Diode

0.1 - 4

ACLM-4637

100

2

20

17

0.5

1.4:1

C3

C36,C37,M22

Pin Diode

4 - 8

ACLM-4532

100

2

20

17

1.0

1.5:1

C3

C36,C37,M22

Pin Diode

8 - 12

ACLM-4533

100

2

21

18

1.5

1.6:1

C3

C36,C37,M22

Pin Diode

0.5 - 18

ACLM-4601

100

1

21

18

1.8

1.9:1

C36

C37,M22

Pin Diode

2 – 18

ACLM-4537

100

1

21

18

1.8

1.9:1

C36

C37,M22

Pin Diode

0.02 - 0.5

ACLM-4594F

100

3

-

13.5

0.4

1.3:1

C3

C36,C37,M10,M22

Low Leakage

0.1 - 2

ACLM-4800F

100

2

-

13.5

0.5

1.3:1

C3

C36,C37,M10,M22

Low Leakage

0.5 - 2

ACLM-4650F

100

2

-

13.5

0.5

1.4:1

C3

C36,C37,M10,M22

Low Leakage

0.5 - 6

ACLM-4700F

100

2

-

13.5

0.8

1.5:1

C3

C36,C37,M22

Low Leakage

2 - 8

ACLM-4504F

100

2

-

13

0.8

1.5:1

C3

C36,C37,M22

Low Leakage

1 - 18

ACLM-4618F

100

2

-

13

2.4

2.4:1

C36

C37,M22

Low Leakage

 Aeroflex同軸和帶狀線模塊限制器

高功率和表面安裝限制器

高功率限制器用于保護敏感接收器電路免受近距離威脅(如大功率雷達或通信發射機)。Aeroflex 60W型號可處理高功率CW。所有Aeroflex型號都能處理1000W峰值,具有低插入損耗和低泄漏水平。Aeroflex限制器可用于n型或SMA連接器版本。

Aeroflex表面安裝限制器的設計目的是提供比傳統限制器更高的功率處理,緊湊的設計。這些器件覆蓋206000 MHz的頻帶,并將10W CW的輸入功率限制在-55C+85C的工作溫度范圍內。峰值功率處理額定為1kW,脈沖寬度為1US,占空比為0.1%

Aeroflex的典型泄漏水平小于12.5dbm(在1W輸入下測量)。這些裝置有下拉式和表面安裝兩種。

特征

低插入損耗

低泄漏電源電路保護

CW功率處理

多種包裝樣式-高功率

密封模塊-表面安裝





Frequency Range (GHz)



Part Number

Peak Input Power (KW)

CW

Input Power (Watts)

Maximum Flat Leakage

(CW Power) (+dBm)



Maximum Insertion Loss (dB)



Maximum VSWR



Standard Case Styles



Optional Case Styles



Limiter Type

0.0005 - 0.03

ACLM-4869

1

60

14

0.1

1.25:1

C46

C24,C25,C88,C89,M70

High Power

0.1 - 0.5

ACLM-4930

1

60

14

0.2

1.25:1

C46

C24,C25,C88,C89,M70

High Power

0.1 - 1.0

ACLM-4871

1

60

14

0.2

1.28:1

C46

C24,C25,C88,C89,M70

High Power

0.002 - 1.5

ACLM-4932

1

60

14

0.25

1.25:1

C46

C24,C25,C88,C89,M70

High Power

0.02 - 2.0

ACLM-4924

1

60

13

0.35

1.25:1

C46

C24,C25,C88,C89,M70

High Power

0.5 - 2.0

ACLM-4947

1

60

14

0.35

1.25:1

C46

C24,C25,C88,C89,M70

High Power

0.0001 - 3.0

ACLM-4896

1

60

13

0.4

1.25:1

C46

C24,C25,C88,C89,M70

High Power

2.0 - 3.0

ACLM-4828

1

60

13

0.5

1.25:1

C46

C24,C25,C88,C89,M70

High Power

0.6 - 3.1

ACLM-4891

1

60

13

0.5

1.25:1

C46

C24,C25,C88,C89,M70

High Power

2.7 - 3.1

ACLM-4852

1

60

13

0.5

1.25:1

C46

C24,C25,C88,C89,M70

High Power

3.0 - 3.7

ACLM-4905

1

60

13

0.8

1.9:1

C46

C24,C25,C88,C89,M70

High Power

2.0 - 4.0

ACLM-4943

1

60

13

1.2

2:1

C46

C24,C25,C88,C89,M70

High Power

0.02 - 3.0

ACLM-4812F

1

10

12.5

1.0

1.4:1

M17

M16, M22

Surface Mount

0.02 - 6.0

ACLM-4748F

1

10

12.5

1.0

1.4:1

M17

M16, M22

Surface Mount

2.0 - 6.0

ACLM-4805F

1

10

12.5

1.0

1.4:1

M17

M16, M22

Surface Mount

0.02 - 1.0

ACLM-4866F

1

10

12.5

0.7

1.4:1

M17

M16, M22

Surface Mount



深圳市立維創展科技是Aeroflex經銷商,主要提供Aeroflex原產品系列衰減器,終端負載,限幅器產品,產品原裝庫存,極具價格優勢,歡迎咨詢
