MegaPhase VNA測試端口擴展電纜
發布時間：2020-08-25 16:25:10 瀏覽：1623
MegaPhase測試端口擴展電纜是高價OEM測試電纜的圓滿替代。MegaPhase 測試電纜可在堅持校準的同時，在實驗室中為矢量網絡剖析儀的丈量提供最高的精度。除了電氣性能外，MegaPhase VNA電纜鞏固耐用，并具有輕巧的鎧裝，以確保在實驗室和消費環境中長期堅持分歧的性能。MegaPhase 能夠運用多種銜接器，包括直接與VNA端口匹配的精細“ NMD”或“端口加固”銜接器。銜接器附件旨在加強忽然的軸向和徑向載荷。相位匹配可用。更少的校準意味著更少的停機時間，從而使MegaPhase有望完成“ 最低每次丈量本錢”。

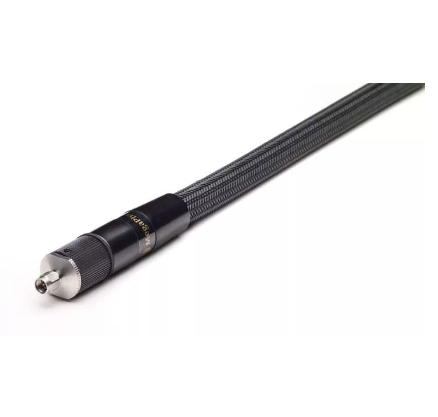

MegaPhase 50GHz VNA測試端口延長電纜
高性能VN系列電纜組件
MegaPhase VNA電纜組件設計用于減少與測試設備校準相關的時間，其中損耗補償、不匹配和饋通對測試結果至關重要。MegaPhase VN系列電纜機械性能穩定，可彎曲，對插入損耗、相位或駐波比的影響很小。MegaPhase 電纜組件的長度可由用戶定義，最長可達25英尺。MegaPhase 低損耗替代昂貴的OEM測試電纜是任何在消費操作中運用關鍵測試設備的測試實驗室的圓滿處理計劃。MegaPhase 電纜由鎧裝護套和護套構成，以維護銜接器并停止有效的VNA、PNA和標量測試校準。電纜有相位匹配長度，并配有各種集成銜接器，包括盛行的加固型NMD型。
電氣數據
最大頻率：50GHz
阻抗：50Ω標稱值
傳播速度：60%名義上的
時間延遲：1.47 ns/ft（4.82納秒/米）
屏蔽效應活動度：-110分貝最小值（僅電纜）
介電耐受性電壓：10kV60赫茲時
容量：29.0 pF/ft（95.1 pF/m）
機械數據
廢品外層直徑：0.625英寸（1.588厘米）
靜態彎曲半徑：4.0英寸（10.16厘米）
規范夾克重量/裝甲：0.18磅/英尺（0.26千克/米）
最大裝配長度：25英尺（8米）
粉碎Resistance:250磅/線性英寸（44.6千克/線性厘米）
工作溫度。范圍：-76至248華氏度（-60至120攝氏度）
高于185°F（85°C）時，運用“T”標志
電纜施工
內導體：實心鍍銀銅
電介質：聚四氟乙烯
外導體：GrooveTube?Cu
規范飾面：金屬編織物/
金屬導管（可提供多種其他防護涂層和防護罩）
可用銜接器
1.85mm，2.4mm，2.92mm，3.5mm，7mm，SMA，TNC，N型
70 GHz測試電纜，65、67和70 GHz應用的超寬帶和寬帶測試電纜。
MegaPhase業界搶先的測試電纜經過優化，可經過70 GHz完成分歧和可反復的性能。MegaPhase 相位和振幅穩定測試電纜具有1.85mm銜接器，包括直接與1.85mm VNA端口匹配的銜接器。MegaPhase 70GHz測試電纜產品可定制任何1.85mm銜接器組合，包括MegaPhase 工廠成型的直角。長度從12英寸到25英尺（30厘米到8米）。
電氣數據
最大頻率：70GHz
阻抗：50Ω標稱值
傳播流速：78.7%名義上的
時間延遲：1.291ns/ft（4.236納秒/米）
屏蔽效應活動度：-100分貝最小值（僅電纜）
介電耐受性電壓：400 VRMS
容量：25.82 pF/ft（84.71pf/m）
機械數據
廢品外徑：
TM70:0.285英寸（0.724厘米）
VN70:0.625英寸（1.588厘米）
靜態彎曲半徑：
TM70:1.5英寸（3.81厘米）
VN70:4.0英寸（10.16厘米）
規范夾克/盔甲重量：
TM70:0.05磅/英尺（0.067千克/米）
VN70:0.18磅/英尺（0.260千克/米）
粉碎Resistance:250磅/線性英寸（44.6千克/線性厘米）
工作溫度。范圍：TM70&VN70：-85至329°F（-65至165°C）
電纜施工
內導體：實心鍍銀銅
電介質：泡沫FEP
外導體：鍍銀銅帶/鍍銀銅扁編織物
規范飾面：
TM70：金屬鎧裝聚烯烴
VN70：金屬編織/金屬導管
深圳市立維創展科技授權代理銷售MegaPhase產品，主要提供MegaPhase產品的穩相電纜和電纜組件，并提供售后支持服務，歡迎咨詢。
