HMC713LP3ETR/HMC713LP3E對數檢波器/控制器 ADI現貨
發布時間:2018-07-09 12:01:46 瀏覽:6793
HMC713LP3E對數檢波器/控制器非常適合將RF信號(50 MHz至8000 MHz頻率范圍內)的功率在輸出端轉換為與輸入功率成正比的直流電壓。 HMC713LP3E采用連續壓縮技術,可在寬輸入頻率范圍內提供具有高測量精度的54 dB動態范圍。 隨著輸入信號增加,連續放大器逐漸進入飽和,從而生成精確的對數函數近似值。 一系列檢波器輸出求和、轉換成電壓域并緩沖驅動OUTP輸出。
若您有任何疑問,請聯系我們立維創展,我們會盡最大努力為您服務。
在檢測模式下,OUTP引腳連接到VSET輸入,提供17 mV/dB標稱對數斜率和-68 dBm截距。
HMC713LP3E也可以在控制器模式下使用,在該模式下向VSET引腳施加外部電壓以實現AGC或APC反饋環路。
品牌 | 型號 | 描述 | 貨期 | 庫存 |
ADI |
HMC713LP3ETR HMC713LP3E |
54 dB對數檢波器/控制器,采用SMT封裝,50 - 8000 MHz | 現貨 | 170 |
HMC713LP3ETR應用
HMC713LP3ETR優勢和特點

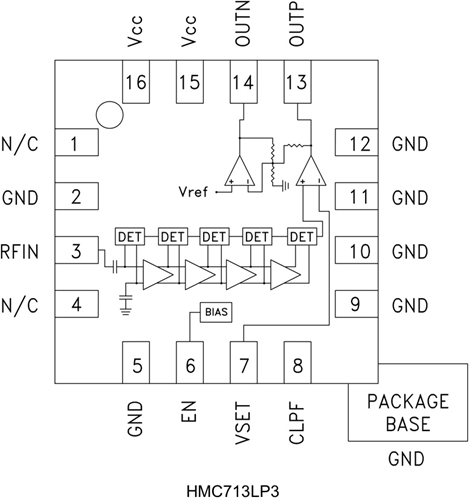

HMC713LP3ETR結構圖
