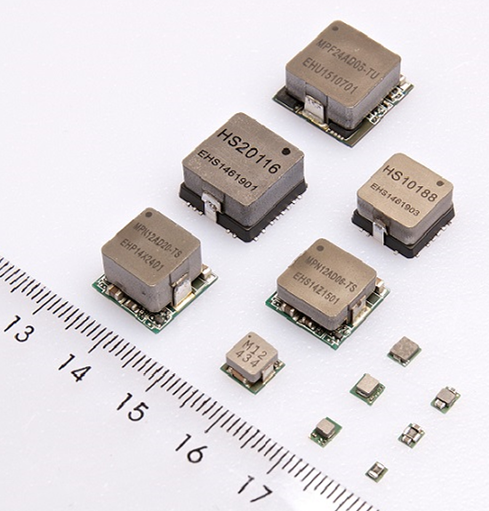

在為嵌入式體系規劃電源電路或挑選已完成的cyntec電源模塊時，需求考慮的一個重要問題是運用阻隔或非阻隔電源計劃。在討論之前，咱們首先了解了阻隔和非阻隔的概念，以及它們的首要特征。

阻隔電源：電源的輸入電路和輸出電路之間沒有直接的電氣銜接。輸入輸出均處于高阻絕緣狀態，無電流回路。

非阻隔電源：輸入和輸出之間有一個直流回路，例如輸入和輸出是公共接地。

關于常用的cyntec電源拓撲，非阻隔電源首要包含buck、boost、buck-boost等；阻隔電源首要包含各種反激、正向、半橋、LLC等帶阻隔變壓器的拓撲。

結合常用的阻隔電源和非阻隔電源，能夠得出它們的一些優缺點。

運用阻隔或非阻隔電源時，需求了解實際工程對電源的需求，但在此之前，您能夠了解阻隔和非阻隔電源的首要區別：

1、阻隔模塊的牢靠性高，但本錢高，效率差點。

2、非阻隔模塊的結構很簡單，本錢低，效率高，安全功能差。

因而，在如下幾個場合，主張用阻隔電源：

1、涉及可能觸電的場合，如從電網取電，轉成低壓直流的場合，需用阻隔的AC-DC電源;

2、串行通訊總線經過RS-232、RS-485和控制器局域網(CAN)等物理網絡傳送數據，這些相互銜接的體系每個都配備有自己的電源，并且各體系之間往往距離較遠，因而，咱們一般需求阻隔電源進行電氣阻隔來確保體系的物理安全，且經過阻隔堵截接地回路，來保護體系免受瞬態高電壓沖擊，同時減少信號失真;

3、對外的I/O端口，為確保體系的牢靠運行，也主張對I/O端口做電源阻隔。

阻隔與非阻隔電源的使用場合

經過了解阻隔與非阻隔電源的優缺點可知，它們各有優勢，關于一些常用的嵌入式供電挑選，咱們已可做成準確的判別：

1、 體系前級的電源，為進步抗攪擾功能，確保牢靠性，一般用阻隔電源。

2、 電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非阻隔的計劃。

3、 對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為確保人身的安全，必須用阻隔電源，有些場合還必須用加強阻隔的電源。

4、 關于長途工業通訊的供電，為有用下降地電勢差和導線耦合攪擾的影響，一般用阻隔電源為每個通訊節點獨自供電。

5、 關于選用電池供電，對續航力要求嚴苛的場合，選用非阻隔供電。
