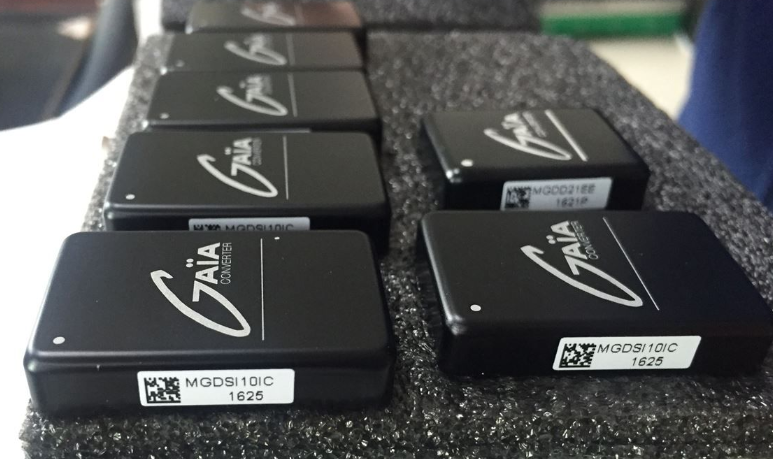

GAIA電源模塊的DC-DC電源模塊以高集成度、高可靠性、簡化設計等多重優勢，廣泛應用于電路設計中。GAIA電源模塊的應用電路簡略，操作簡略，但往往在應用時還是會遇到一些常見問題。例如：輸出紋波噪聲偏大、模塊發動后，輸出電壓偏低等

那么，GAIA電源模塊輸出紋波噪聲偏大是什么原因，該怎樣處理呢？

原因1：

當負載電流假如進行周期性突變時，模塊輸出電壓的峰峰值會變大。所以當運用一個電源模塊給多個電路單元供電時，關于有周期性負載變化的電路，前級需求增加π型濾波，減小這部分電路的瞬態變化對其他電路的干擾。

原因2：

在測驗電源輸出的紋波噪聲時，示波器的地線夾和地線、模塊輸出引腳形成一個環路，類似于天線接收器，會引入其他噪聲。假如測驗的環境干擾大，這種噪聲也會由示波器引入，影響紋波噪聲測驗的成果。并且平常咱們購買的示波器探頭的地與示波器內部的大地線相連，這種狀況對工頻干擾的抗擾能力弱，容易引入干擾噪聲。所以在運用中最好保證示波器探頭浮地處理(阻隔開示波器的電源地，或許直接運用電池供電的示波器)，削減引入的干擾。

GAIA電源模塊模塊發動后，輸出電壓偏低是什么原因，又該如何處理呢？

原因1：

當定壓輸入非穩壓輸出模塊時，其輸出電壓會跟著輸入電壓和負載巨細的變化而變化的。由于在電路設計時，在其輸入側增加了防反接二極管，于是這會導致到模塊輸入端的電壓下降，然后輸出電壓變小。由于咱們在設計運用防反接二極管時，要考慮二極管的正向導通壓降。

原因2：

在測驗輸出電壓中經常貪心便利直接測驗被供電電路輸入端的電壓。但由于模塊輸出端到被供電電路的輸入端之間的阻抗過大，所以會使得測量值比實際值偏低。因此在測驗電源模塊的輸出電壓時，應該測量模塊輸出引腳之間的電壓，而非被供電電路輸入端的電壓。

原因3：

在運用模塊時，未準確估算出所需的電源模塊功率，假如超載，輸出電壓將更低。跟著負載增加，會使得輸出電壓下降，這個定壓輸入非穩壓輸出模塊的特性。

選擇優質的阻隔電源模塊，讓電路設計事半功倍

GAIA電源模塊是公認的高可靠性DC-DC轉換器產品、PFC前端模塊和相關輸入保護裝置的領先制造商。Gaia Converter專注于電源模塊，已開發出超過5000個現成（COTS）解決方案，用于廣泛的工業、運輸、航空航天和軍事應用。深圳市立維創展科技有限公司是GAIA電源模塊的代理經銷商，擁有部分GAIA電源模塊系列，可以申請優勢價格，歡迎廣大客戶前來咨詢。
