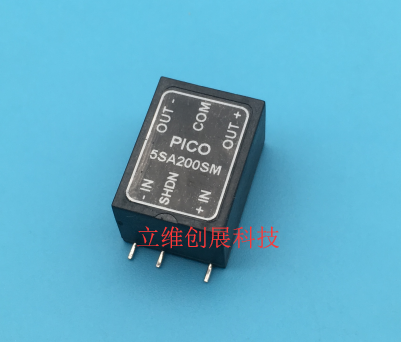

5SA200SM電源模塊是PICO公司插入式和表面貼裝型號，該電源模塊具有高壓、隔離和比例模塊，超緊湊薄型電源模塊、高壓DC-DC轉換器系列SA采用超小型封裝單元，單輸出中心抽頭100至1000Vdc，3W輸出

5SA200SM電源模塊具有高效率和出色的負載調節特性，可在-25°C至+ 70°C的溫度范圍內工作，無電氣降額和/或散熱。提供插件和表面貼裝版本并且提供內部過溫保護，可應用在超聲波傳感器、雪崩光電二極管、電子束偏轉、光譜、光電倍增管、電容器充電、靜電鏡片、壓電設備等領域

特征

超小型表殼

帶中心抽頭的單輸出

隔離，未調節，3W輸出功率

1500Vdc輸入/輸出隔離

輸入過壓關斷

高效率：達到87％

嚴密負荷調節

低輸出紋波

高輸入/輸出隔離

寬工作溫度：-25°C至+ 70°C

電氣特性（25 °C環境溫度，Vi，nom和Vout，最大值）

輸入電壓額定值（Vin，nom）： 5Vdc，12Vdc，24，Vdc，28Vdc
輸入電壓范圍：最小值。+/- 10％Vi，
輸入超過電壓關斷（OV SHDN）： 120％Vin，nom（典型值）
輸出電壓額定值（Vout，nom）： 100Vdc至1000Vdc，50 Vdc增量
輸出電壓公稱容差： +/- 3 ％Vo，滿載時的額定
輸出功率：最大值。整個Vin范圍3W
OUTPUT RIPPLE：最大。2％Vout，nom
LINE REGULATION：無。Vout與Vin
LOAD EFFECT成正比： 6％Vout從無負載變為滿負載（典型值）
效率： 83％（典型值）
轉換器頻率： 250kHz至500kHz
SHDN引腳電流/電壓關斷： Vshdn <0.4V; Ishdn> 0.5mA（吸收能力）
溫度關閉： 125 °C內部溫度
輸出溫度系數： 0.05％Vout，nom / °C（典型值）
