美國PICO電源模塊1.25W高可靠性和超小型薄型DC-DC轉換器，

該系列未經調節的DC-DC轉換器采用超小型封裝封裝。有178種

不同型號可供選擇。這些裝置具有單輸出和雙輸出。它們的工作

溫度范圍為-25oC至+70oC。無需散熱片。

特征

• 在70oC環境溫度下輸出高達1.25瓦
• 封裝半導體，保守評定最高可靠性
• 超小型（0.3“高）
• 5個輸入電壓范圍為5,12,24,28和48V DC
• 100兆歐@ 500V直流隔離
• 輸入/輸出隔離

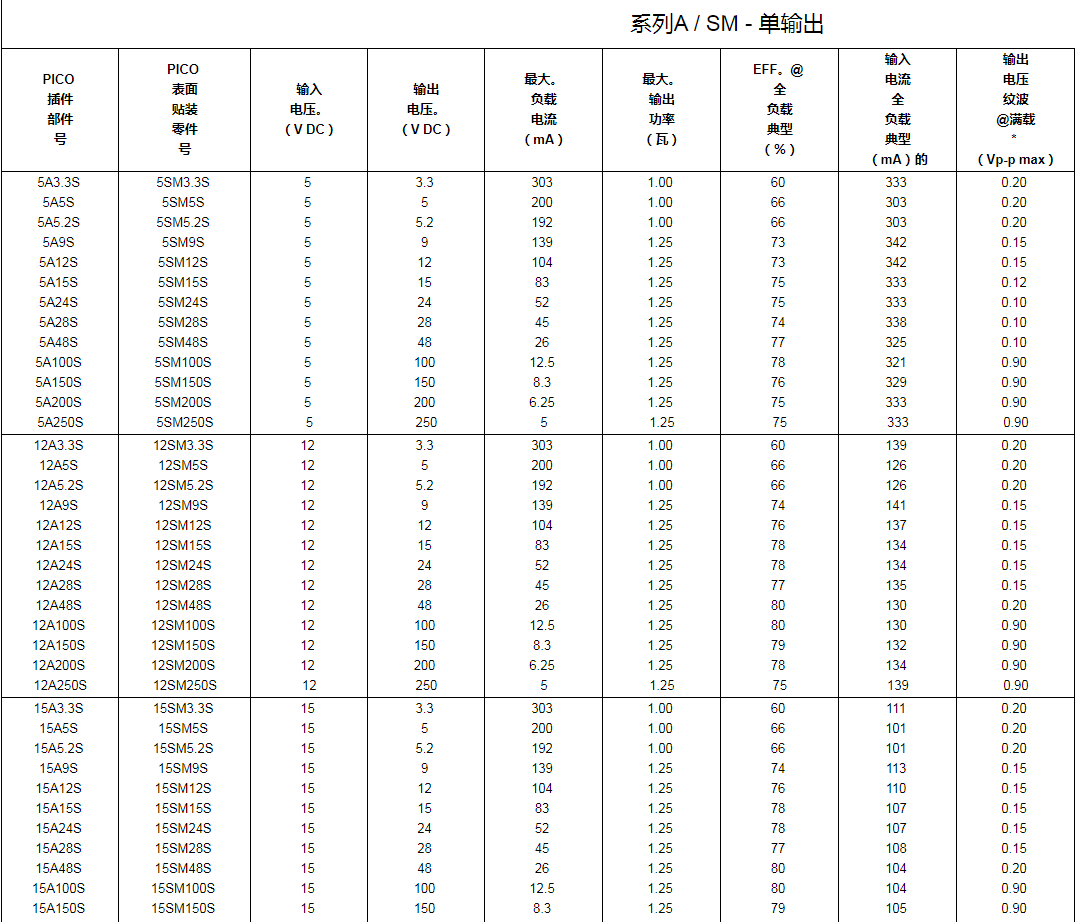

• 單輸出和雙輸出
• 無需散熱片
• 高達250V輸出

• Per Mil Std。883
• 擴展的工作溫度（-55oC至+85oC）
• 穩定烘烤（125oC環境溫度）
• 溫度循環（-55oC至+125oC）
• Hi Temp，全功率燃燒（100％功率，125oC外殼溫度）

• 典型特征：

測試條件：除非另有說明，否則環境溫度為25oC，輸入電壓為額定值。

線路規則：輸出直接與輸入相對應。

輸入電壓范圍：

• • 5V型號4至6.5V DC
    12V型號9至15V DC
    24V型號17至28V DC
    28V型號21至32V DC
    48V型號25至50V DC

滿載時的輸出電壓容差：

5V型號±0.25V
9V型號±0.3V
12V和15V型號±0.4V
24V和28V型號±0.5V
48V型號±0.7V
100V，150V，200V和250V型號±3.0V

轉換器頻率：20 - 40 KHz
輸出溫度系數：

5V輸出為0.05％/oC12V
和15V輸出為0.04％/oC，24,28,48,100,150,200
和250伏輸出為0.02％/oC

• 工作溫度：-25oC至+70oC環境溫度。不需要散熱器。
  儲存溫度：-55oC至+125oC
  隔離：100兆歐分鐘。@ 500V DC，3.3至48 VDC，最小100兆歐。@ 1000 VDC，100 - 250 VDC輸出。
