AD7091BCPZ-RL模數轉換器 代理現貨
發布時間：2019-02-18 10:42:29 瀏覽：1809
AD7091BCPZ-RL是一款12位逐次逼近寄存器模數轉換器(SAR ADC)，可在高吞吐速率（50 MHz SCLK時為1 MSPS）下實現超低功耗（3 V和1 MSPS時典型值為367 μA）。AD7091BCPZ-RL采用2.09 V至5.25 V單電源供電。它還具有一個片內轉換時鐘和高速串行接口。
轉換過程與數據采集利用 CONVST信號和內部振蕩器進行控制。AD7091在實現1 MSPS吞吐速率的同時，可以利用其串行接口在轉換完成后讀取數據。AD7091采用先進的設計和工藝技術，可在高吞吐速率下實現極低的功耗。
基準電壓從VDD獲得，從而為ADC提供最寬的動態輸入范圍；因此，AD7091的模擬輸入范圍為0 V至VDD。
|
品牌
|
型號
|
貨期
|
庫存
|
|
ADI
|
AD7091BCPZ-RL
|
1周
|
60
|
如若您需要購AD7091BCPZ-RL，請點擊右側客服聯系我們！！！
產品特色
-
功耗最低的12位SAR ADC。
-
高吞吐速率、超低功耗。
-
靈活的功耗/吞吐速率管理。平均功耗與吞吐速率成正比。器件不執行轉換時可進入省電模式以降低平均功耗。
-
基準電壓從電源獲得。
-
單電源供電。
應用
-
電池供電系統
手持式計量表
醫療儀器
移動通信
-
儀表和控制系統
-
數據采集系統
-
光敏元件
-
診斷/監控功能
優勢和特點
-
高吞吐速率：1 MSPS
-
額定電壓(VDD )：2.09 V至5.25 V
-
積分非線性(INL)：±1 LSB（最大值）
-
模擬輸入范圍：0 V至 VDD
-
超低功耗
3 V及1 MSPS下典型值為367 μA
3 V關斷模式下典型值為324nA
-
基準電壓由VDD提供
-
靈活的功耗/吞吐速率管理
-
高速串行接口：
SPI®/QSPI?/MICROWIRE?/DSP兼容
-
繁忙指示
-
省電模式
-
8引腳2 mm × 2 mm LFCSP封裝
-
溫度范圍：-40℃至+125℃

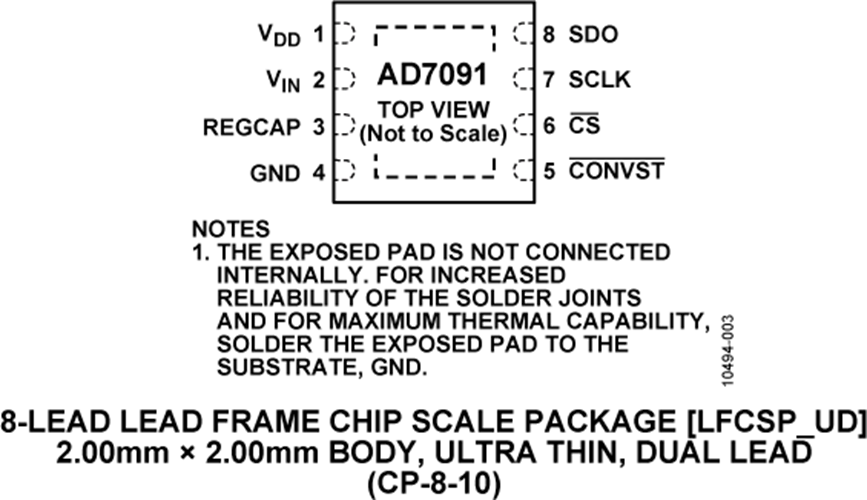

結構圖
