5962-9683901MPA是一款低功耗、電壓反饋型、高速放大器，設計采用+3 V、+5 V或±5 V電源供電。它具有單電源供電能力，輸入電壓范圍是從負供電軌以下200 mV至正供電軌1 V范圍以內。

輸出電壓擺幅可以擴展至各供電軌50 mV以內，以提供最大的輸出動態范圍。此外，其0.1 dB增益平坦度為30 MHz，采用5 V單電源時的差分增益和相位誤差分別為0.03%和0.03° 。這使得AD8041特別適合用于專業視頻電子設備，如相機、視頻切換器或任何高速便攜式設備。低失真和快速建立特性使它能理想地用于緩沖高速模數轉換器。

5962-9683901MPA具有高速禁用特性，可用于多路復用或降低功耗(1.5 mA)。禁用邏輯接口與CMOS或開路集電極邏輯兼容。AD8041提供最大5.8 mA的低電源電流，可以采用3 V單電源供電。這些特性極為適合對尺寸和功耗有嚴格要求的便攜式和電池供電應用。

采用5 V單電源時，AD8041具有160 MHz的寬帶寬和160 V/μs的壓擺率，因此它也能用于需要最高±6V雙電源或3 V至12 V單電源的許多通用高速應用。AD8041采用8引腳PDIP和SOIC封裝，工作溫度范圍為-40°C至+85°C工業溫度范圍。

本產品提供評估板，使用以下器件編號可以訂購：AD8041-EB。產品數據手冊中含有評估板的原理圖和布局。

5962-9683901MPA優勢和特點

• 額定電源電壓：+3 V、+5 V和
  ±5 V
• 軌到軌擺幅輸出
• 輸入電壓范圍擴展至地電壓以下200 mV
• 輸入超過電源電壓1 V不會反相
• 禁用/省電特性
• 低功耗：5.2 mA(26 mW，5 V)
• 高速和快速建立(5 V)：
  -3 dB帶寬：160 MHz (G = +2)
  壓擺率：160 V/μs
• 0.1%建立時間：30 ns
• 良好的視頻特性
  (RL = 150 Ω, G = +2)
  0.1 dB增益平坦度： 30 MHz
  差分增益誤差：0.03%
  差分相位誤差：0.03°
• 低失真
  -69 dBc(最惡劣諧波，10 MHz)
• 出色的負載驅動能力
  從供電軌驅動50 mA 0.5 V
• 容性負載驅動：45 pF

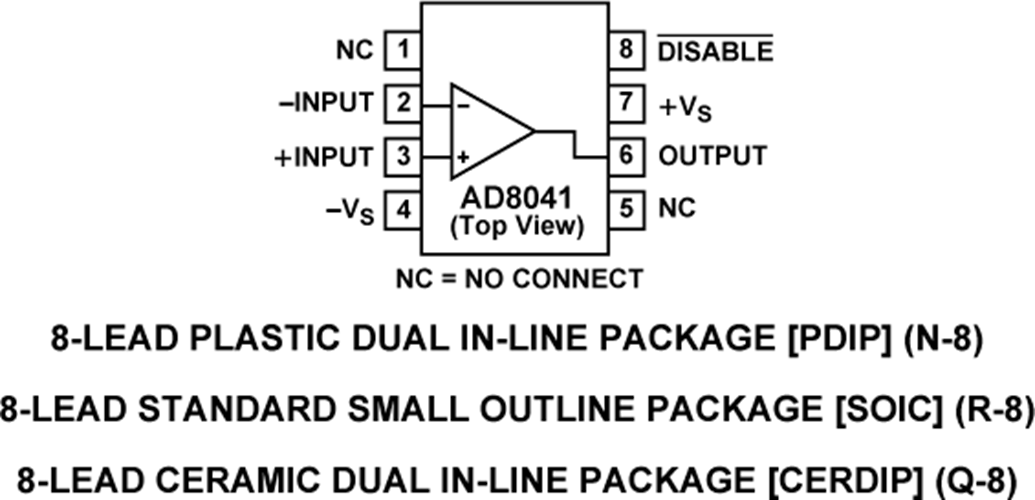

5962-9683901MPA結構圖
