ADN2905、ADN2913、ADN2915和ADN2917可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于從6.5 Mbps到11.3 Gbps的連續信號數據速率。 ADN29xx自動鎖定該數據信號，無需參考外部時鐘或額外編程。 這些器件超過所有的SONET/SDH抖動要求，包括抖動傳遞、抖動產生和抖動容差。 所有規格均相對于-40°C至+85°C溫度范圍而言，除非另有說明。

為獲得最佳的輸入信號檢測性能，ADN29xx輸入電路可配置為限幅放大器、均衡器或0 dB均衡器。 此外，ADN29xx可以手動控制采樣相位和限幅調整電平以優化輸入數據眼部檢測。

信號丟失(LOS)只能在限幅放大器輸入模式下使用。 置位LOS表明輸入信號電平已低于預設閾值。 LOS檢測電路提供典型的6.0 dB遲滯特性以防LOS輸出震顫。

置位失鎖(LOL)表明輸入信號速率偏移CDR VCO頻率超過1000 ppm。

ADN29xx采用緊湊型4 mm x 4 mm、24引腳芯片級封裝(LFCSP)。

該產品數據手冊提供ADN2905/ADN2913/ADN2915/ADN2917的完整規格，使用評估板時應同時參考用戶指南與數據手冊。

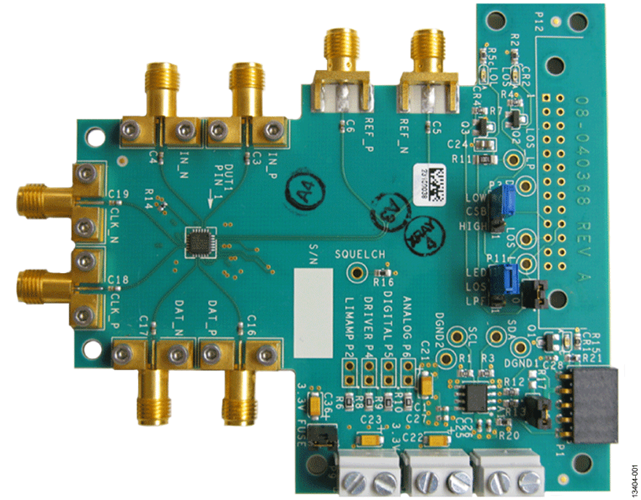

ADN2905、ADN2913、ADN2915和ADN2917為引腳兼容的器件，具有相同的評估板。 每個EVALZ-ADN29xx評估板填充有不同的DUT： EVALZ-ADN2905上填充有ADN2905、EVALZ-ADN2913上填充有ADN2913、EVALZ-ADN2915上填充有ADN2915和EVALZ-ADN2917上填充有ADN2917。

優勢和特點

• 用于ADN2905/ADN2913/ADN2915/ADN2917的全功能評估板
• 可配置為PRBS生成器或PRBS誤差檢波器
• 鎖定任何速率，連續模式工作，輸入信號速率最高達11.3 Gbps
