AD8310ARM/AD8310ACHIPS是一款完整的直流至440 MHz解調對數放大器（對數放大器），具有極快的電壓模式輸出，能夠在15 ns內將高達25 mA的電流驅動至接地負載。它采用逐步壓縮（連續檢測）技術，提供高達95 dB至±3 dB法律一致性的動態范圍，或90 dB至±1 dB誤差，最高可達100 MHz。它非常穩定且易于使用，無需重要的外部組件。需要在8 mA時提供2.7 V至5.5 V的單電源電壓，相當于3 V時的功耗僅為24 mW。提供了快速兼容的CMOS兼容使能引腳。

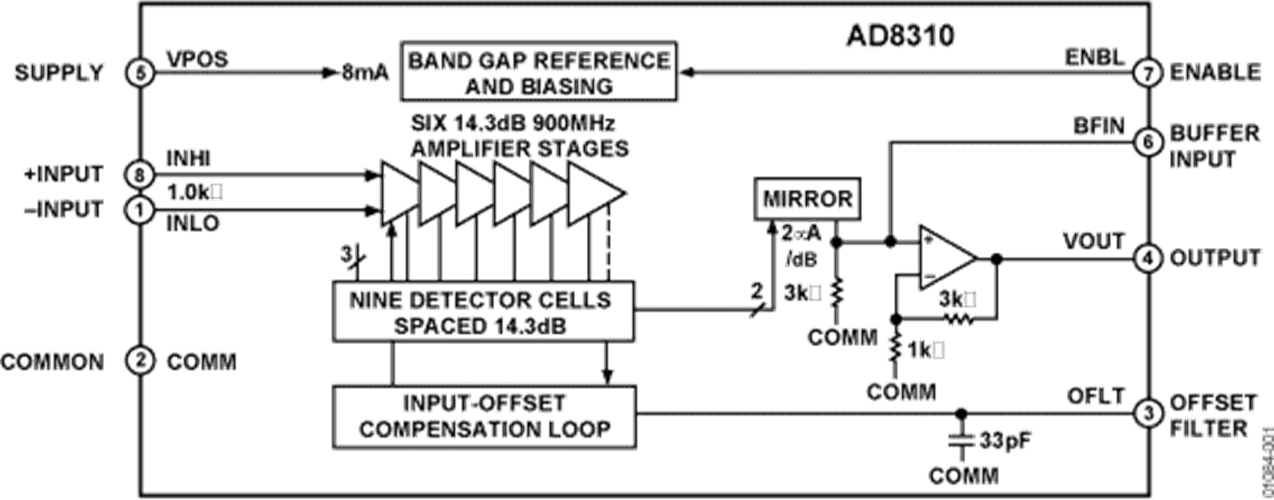

六個級聯放大器/限制器單元中的每一個都具有14.3dB的小信號增益，-3dB帶寬為900MHz。共有9個探測器單元用于提供從-91 dBV（其中0 dBV定義為1 V rms正弦波的振幅）的動態范圍，幅度約為±40μV，最高可達+4 dBV （或±2.2 V）。解調輸出精確縮放，對數斜率為24 mV / dB，截距為-108 dBV。縮放參數與供應和溫度無關。

全差分輸入提供適度高阻抗（1kΩ并聯，約1 pF）。一個簡單的網絡可以將輸入匹配到50Ω，并提供-78 dBm至+17 dBm的功率靈敏度。在該范圍的中心部分，對數線性度通常在±0.4 dB至100 MHz范圍內，但在440 MHz時略高。沒有最低頻率限制; AD8310可用于低音頻頻率。提供特殊過濾功能以支持這種廣泛的范圍。

輸出電壓從400 mV的噪聲限制下限運行到輕負載電源電壓200 mV以上的上限。使用外部電阻可以很容易地改變斜率和截距。輸出可以承受各種負載條件，并且在100 pF的容性負載下穩定。

AD8310提供低成本，小尺寸，低功耗，高精度和穩定性，高動態范圍，包含音頻到UHF的頻率范圍，快速響應時間和良好的負載驅動能力的獨特組合，使該產品在許多應用需要將信號降低到其分貝當量。

AD8310采用8引腳MSOP封裝，工作溫度范圍為-40°C至+ 85°C。

應用

• 將信號電平轉換為分貝形式
• 發射機天線功率測量
• 接收器信號強度指示（RSSI）
• 低成本雷達和聲納信號處理
• 網絡和頻譜分析儀
• 信號電平測定低至20 Hz

• 用于萬用表的真正分貝交流模式

優勢和特點

• 多級解調對數放大器
• 電壓輸出，上升時間<15 ns
• 高電流容量：25 mA接地RL
• 95 dB動態范圍：-91 dBV至+4 dBV
• 單電源2.7 V min，典型值為8 mA
• DC至440 MHz工作，±0.4 dB線性度
• 斜率為+24 mV / dB，截距為-108 dBV
• 高度穩定的溫度范圍
• 全差分直流耦合信號路徑
• 100 ns上電時間，1 mA睡眠電流
